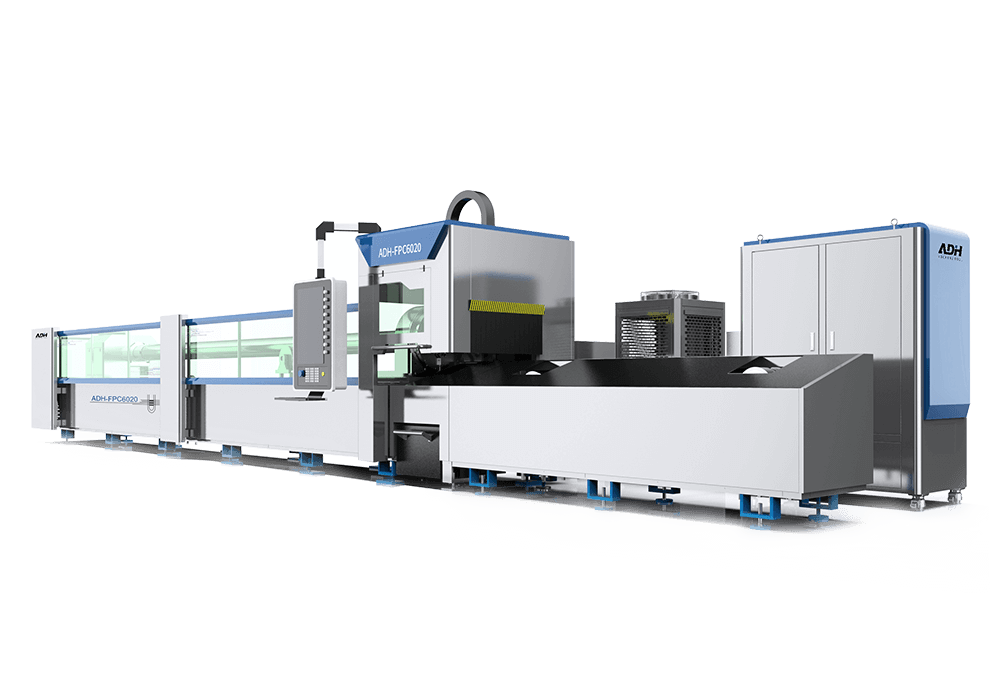

Máy cắt ống laser ADH FPC (Tube Laser Cutting Machine) là dòng máy cắt laser sợi quang CNC chuyên dụng, được thiết kế để gia công các loại ống kim loại với độ chính xác cao, tốc độ nhanh và hiệu suất ổn định.
Được phát triển bởi ADH Machine Tool, dòng máy FPC ứng dụng công nghệ laser fiber hiện đại, kết hợp hệ thống mâm cặp khí nén tự động, bộ điều khiển CNC và cơ cấu nâng đỡ ống, mang đến giải pháp gia công hiệu quả cho nhiều ngành công nghiệp.
Khác với máy cắt laser kim loại tấm, máy FPC được thiết kế chuyên biệt để xử lý các vật liệu dạng ống như ống tròn, ống vuông, ống chữ nhật, ống oval và những tiết diện đặc biệt phù hợp với hệ thống kẹp.
Thiết bị có khả năng thực hiện các đường cắt thẳng, cắt góc, tạo lỗ, rãnh và biên dạng phức tạp theo bản vẽ kỹ thuật, góp phần giảm các công đoạn gia công cơ khí truyền thống.
Tại Việt Nam, ADH Việt Nam cung cấp máy cắt ống laser FPC, đáp ứng nhu cầu sản xuất của các xưởng cơ khí, doanh nghiệp chế tạo máy, sản xuất nội thất kim loại và gia công kết cấu thép.
Máy FPC sử dụng nguồn laser fiber tạo ra chùm tia có mật độ năng lượng cao, được hội tụ tại vị trí gia công để cắt xuyên qua thành ống kim loại.
Công nghệ này hỗ trợ tạo đường cắt chính xác, giảm biến dạng cơ học do không cần tiếp xúc trực tiếp với vật liệu và nâng cao chất lượng thành phẩm.
Máy có thể gia công nhiều loại kim loại như thép carbon, thép không gỉ, nhôm và các hợp kim khác khi sử dụng đúng nguồn laser, khí hỗ trợ và thông số cắt.

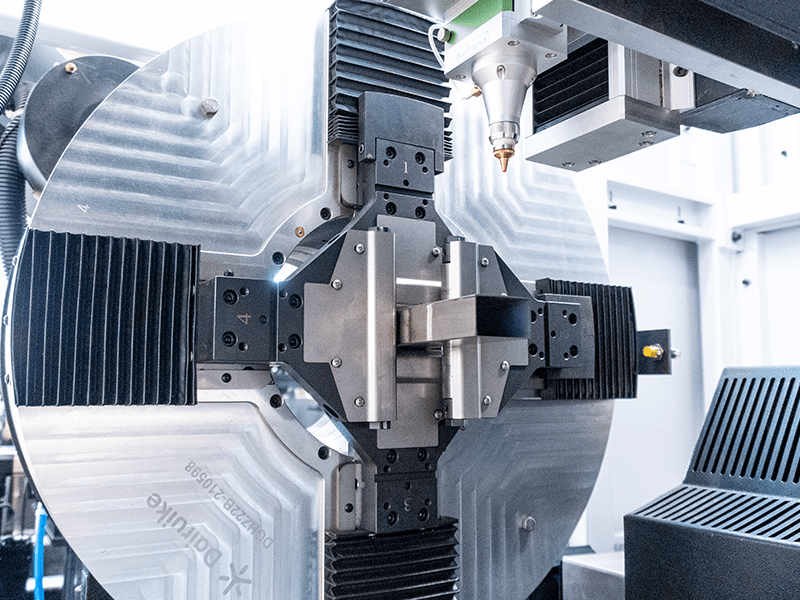

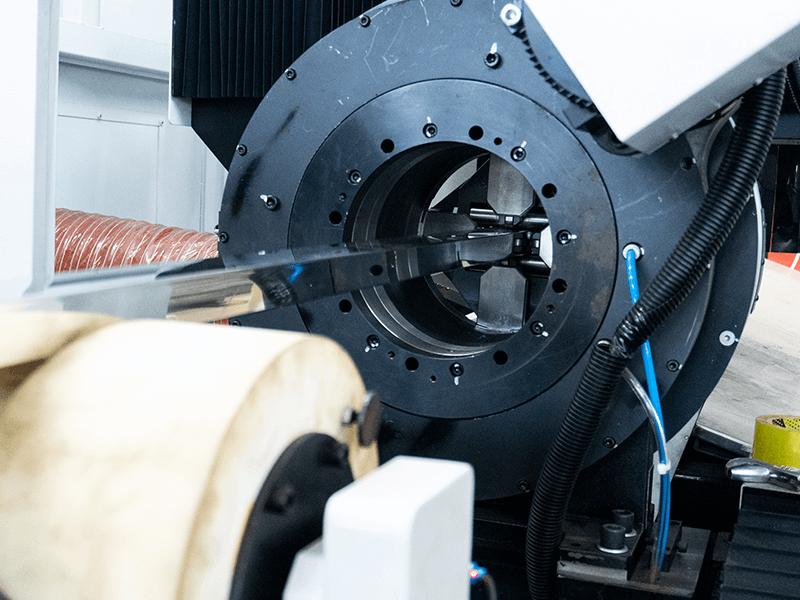

Một trong những đặc điểm nổi bật của máy FPC là hệ thống mâm cặp khí nén kép, giúp kẹp, giữ và xoay ống trong quá trình gia công.
Cơ cấu mâm cặp có khả năng kẹp tự động trong phạm vi thiết kế, giúp giảm thời gian thiết lập khi chuyển đổi kích thước ống.
Hệ thống kẹp được thiết kế nhằm duy trì độ ổn định của phôi, hỗ trợ cắt các chi tiết có hình dạng phức tạp.
Theo cấu hình được ADH giới thiệu, máy có thể sử dụng mâm cặp với phạm vi kẹp từ 15–220 mm và tùy chọn mâm cặp đường kính lớn hơn theo yêu cầu.

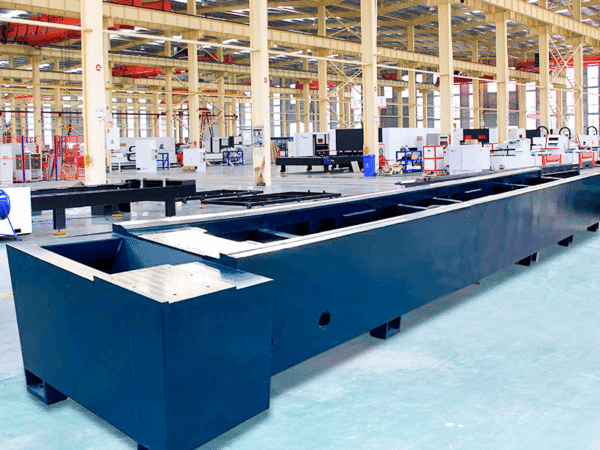

Thân máy FPC được chế tạo từ kết cấu thép hàn với vật liệu có chiều dày trên 8 mm, giúp nâng cao độ cứng vững và khả năng chịu tải.
Khung máy trải qua quá trình xử lý nhiệt, phun bi và giảm ứng suất nhằm hạn chế biến dạng trong quá trình sử dụng lâu dài.
Kết cấu ổn định góp phần đảm bảo khả năng định vị chính xác và hỗ trợ hệ thống chuyển động hoạt động hiệu quả.

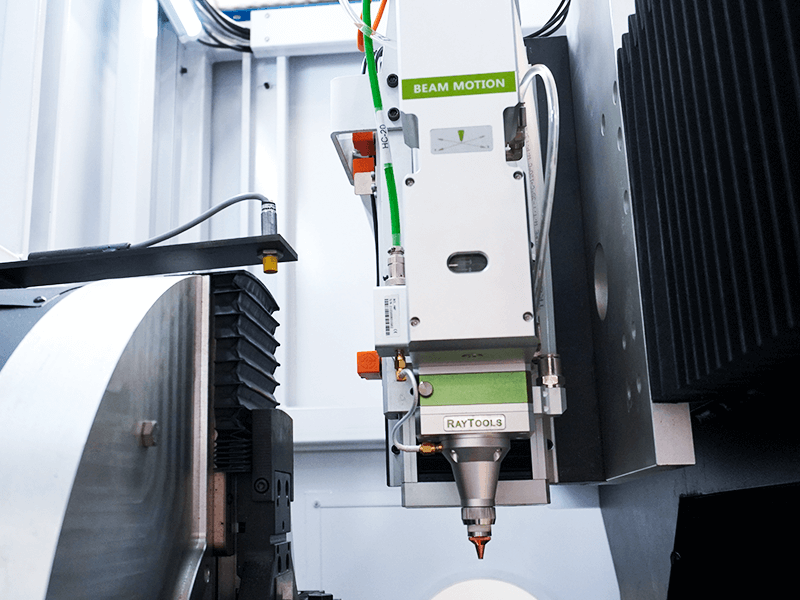

Máy được trang bị đầu cắt laser hỗ trợ điều chỉnh tiêu cự theo yêu cầu gia công.
Hệ thống giúp kiểm soát vị trí hội tụ của chùm tia khi xử lý những loại ống có độ dày thành khác nhau.
Cơ cấu bảo vệ chống va chạm hỗ trợ hạn chế nguy cơ hư hỏng đầu cắt khi xảy ra tình huống bất thường trong quá trình vận hành.
Máy cắt ống laser FPC sử dụng hệ thống điều khiển CNC kết hợp phần mềm cắt laser chuyên dụng.
Hệ thống hỗ trợ người vận hành:
Khả năng lập trình giúp giảm thao tác thủ công và hỗ trợ duy trì chất lượng đồng đều khi sản xuất hàng loạt.

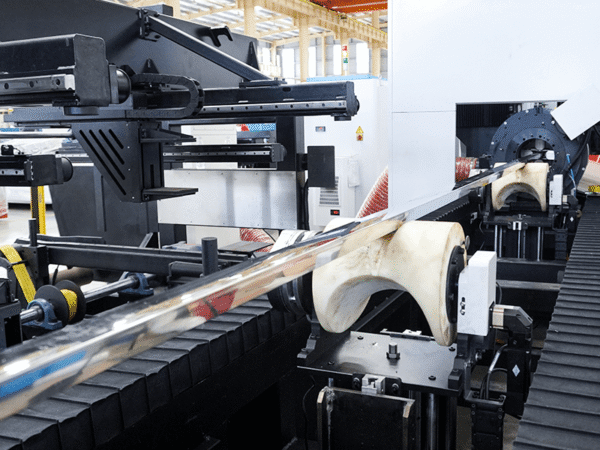

Máy được thiết kế với hệ thống nâng đỡ ống ở phía trước và phía sau khu vực gia công.
Các cơ cấu hỗ trợ giúp giữ ổn định những ống có chiều dài lớn, hạn chế võng và rung động trong quá trình xoay, di chuyển phôi.
Đây là yếu tố quan trọng khi gia công ống dài hoặc có trọng lượng lớn.

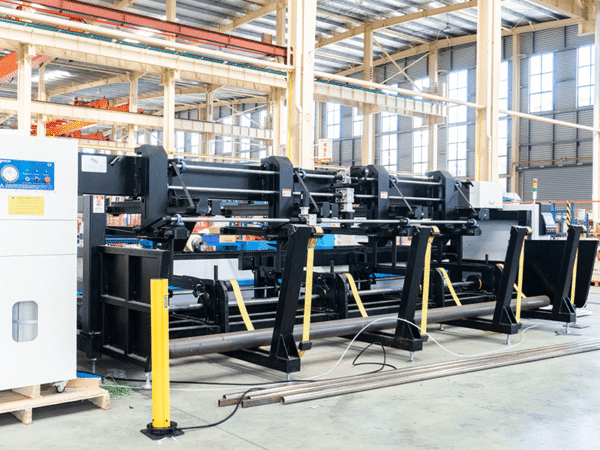

Máy FPC có thể tích hợp thiết bị cấp ống tự động nhằm hỗ trợ đưa vật liệu vào vị trí gia công.
Giải pháp này giúp giảm thao tác nâng và cấp phôi thủ công, đồng thời hỗ trợ tổ chức sản xuất liên tục.
Hệ thống cấp liệu được lựa chọn theo chiều dài, tiết diện, trọng lượng và sản lượng ống cần gia công.
Dòng FPC được ADH giới thiệu với các cấu hình khác nhau về nguồn laser, phạm vi đường kính ống và chiều dài vật liệu.
| Thông số kỹ thuật | Giá trị tham khảo |
|---|---|
| Dòng máy | FPC Series |
| Công nghệ cắt | Laser sợi quang CNC |
| Công suất laser | 1.000–6.000W |
| Đường kính ống gia công | 20–200 mm |
| Chiều dài ống | 6 m / 9 m |
| Tùy chọn đường kính lớn | Theo cấu hình mâm cặp |
| Vật liệu dạng ống | Tròn, vuông, oval, chữ nhật, tam giác |
| Gia tốc tối đa | 0,8G |
| Tốc độ quay | 80 vòng/phút |
| Độ chính xác định vị | ±0,05 mm |
| Độ chính xác lặp lại | ±0,05 mm |
| Trọng lượng máy | Trên 13 tấn |
| Công suất biểu kiến tổng | 18,3–41 kVA |
| Nguồn điện | 380V/50Hz; các lựa chọn khác theo cấu hình |
| Kích thước máy tham khảo | 12.246 × 5.388 × 2.355 mm |
Thông số trên được tổng hợp từ trang sản phẩm FPC trước đây của ADH Machine Tool. Khả năng cắt thực tế phụ thuộc vào công suất laser, độ dày thành ống, đặc tính vật liệu và cấu hình mâm cặp.
Máy được sử dụng để cắt các loại ống thép, inox và ống kim loại phục vụ sản xuất khung máy, giá đỡ, linh kiện và phụ tùng cơ khí.
Thiết bị phù hợp với gia công khung bàn ghế, tủ, kệ, giường kim loại và các sản phẩm nội thất sử dụng ống tròn hoặc ống hộp.
Máy hỗ trợ sản xuất các chi tiết ống thép, thanh kết cấu và bộ phận liên kết phục vụ công trình xây dựng và nhà xưởng.
FPC có thể gia công các chi tiết dạng ống trong hệ thống máy móc, dây chuyền sản xuất và thiết bị công nghiệp.
Máy phù hợp với gia công các khung ống kim loại dùng trong sản xuất dụng cụ thể thao, thiết bị tập luyện và những sản phẩm có kết cấu ống.
| Tiêu chí | Máy FPC | Máy ULFT |
|---|---|---|
| Chức năng chính | Chuyên cắt ống kim loại | Cắt cả tấm và ống |
| Cơ cấu kẹp ống | Thiết kế chuyên dụng | Tích hợp cùng hệ thống cắt tấm |
| Phạm vi gia công | Các loại ống và biên dạng phù hợp | Kim loại tấm và ống |
| Tính linh hoạt | Tối ưu cho sản xuất ống | Phù hợp đơn hàng đa dạng |
| Cấp phôi tự động | Có thể tích hợp | Tùy cấu hình |
| Ứng dụng | Gia công ống chuyên sâu | Gia công kim loại đa năng |
Khi lựa chọn máy cắt ống laser FPC, doanh nghiệp cần xác định loại vật liệu, chiều dày thành ống, đường kính, tiết diện và chiều dài phôi.
Công suất nguồn laser cần được lựa chọn theo vật liệu, độ dày cần cắt và tốc độ sản xuất mong muốn.
Bên cạnh đó, hệ thống mâm cặp phải đáp ứng phạm vi kích thước, trọng lượng và hình dạng ống thực tế. Các yêu cầu về cắt góc, tạo lỗ, đường cắt phức tạp hoặc hạn chế phần vật liệu dư cũng cần được xem xét khi lựa chọn cấu hình.
Đối với doanh nghiệp có sản lượng lớn, việc tích hợp thiết bị cấp phôi tự động và hệ thống thu gom thành phẩm có thể giúp nâng cao hiệu quả vận hành.
Ngoài ra, cần tính toán nguồn điện, hệ thống khí hỗ trợ cắt, hút khói, làm mát và diện tích nhà xưởng trước khi đầu tư.
ADH Việt Nam cung cấp các giải pháp máy cắt ống laser, máy cắt laser bàn đơn, máy cắt laser bàn đôi, máy cắt laser tấm ống đa năng và các thiết bị gia công kim loại hiện đại.
Chúng tôi hướng đến việc cung cấp thiết bị phù hợp với đặc điểm sản phẩm, quy mô sản xuất và ngân sách đầu tư của từng doanh nghiệp.
Khách hàng có thể liên hệ ADH Việt Nam để được tư vấn lựa chọn công suất nguồn laser, kích thước ống gia công, cấu hình mâm cặp và các thiết bị phụ trợ.
Liên hệ ADH Việt Nam ngay hôm nay để được tư vấn và nhận báo giá máy cắt ống laser FPC phù hợp với nhu cầu sản xuất.
