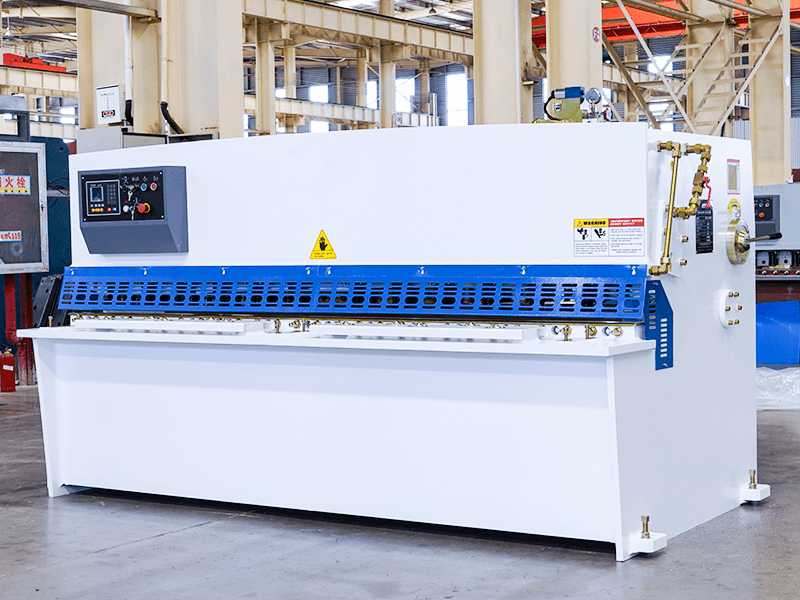

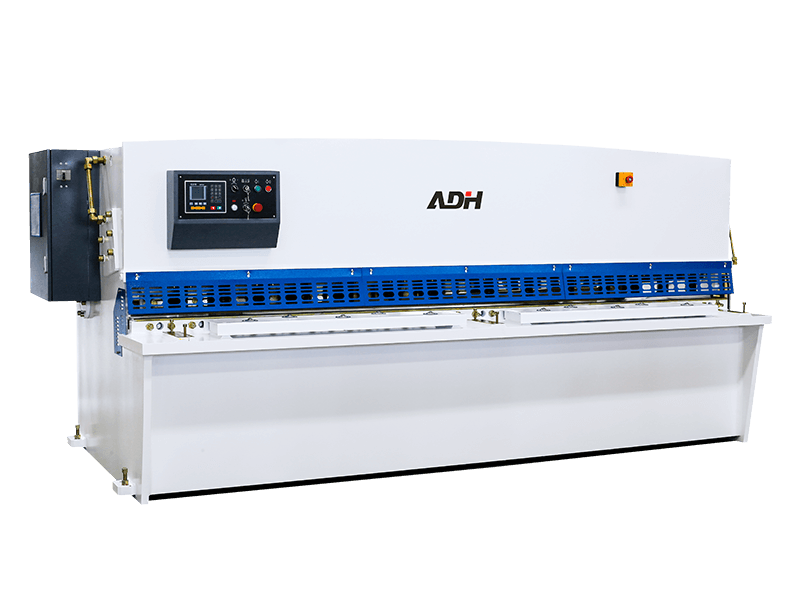

Máy cắt dầm xoay góc cố định ADH QC12K (Hydraulic Swing Beam Shearing Machine) là dòng máy cắt tôn thủy lực chuyên dụng, được thiết kế để cắt thẳng các tấm kim loại với độ ổn định cao, khả năng vận hành linh hoạt và chi phí đầu tư hợp lý.
Được phát triển bởi ADH Machine Tool, dòng QC12K Series sử dụng cơ cấu dầm dao xoay quanh trục cố định, kết hợp hệ thống truyền động thủy lực và bộ điều khiển số NC/CNC để thực hiện các thao tác cắt kim loại theo kích thước thiết lập.
Máy phù hợp với gia công thép tấm, inox, nhôm và những vật liệu kim loại khác khi đáp ứng điều kiện về độ dày, độ bền cắt và cấu hình lưỡi dao.
Với thiết kế chắc chắn, hệ thống cữ chặn sau có thể lập trình và cơ cấu giữ phôi thủy lực, máy cắt QC12K mang đến giải pháp gia công hiệu quả cho các xưởng cơ khí, nhà máy sản xuất thiết bị công nghiệp và doanh nghiệp chế tạo kim loại tấm.
Tại thị trường Việt Nam, ADH Việt Nam cung cấp máy cắt dầm xoay QC12K với nhiều lựa chọn về chiều dài cắt, độ dày vật liệu và cấu hình kỹ thuật.
Máy QC12K sử dụng cơ cấu dầm dao phía trên chuyển động theo một cung tròn quanh trục xoay cố định.

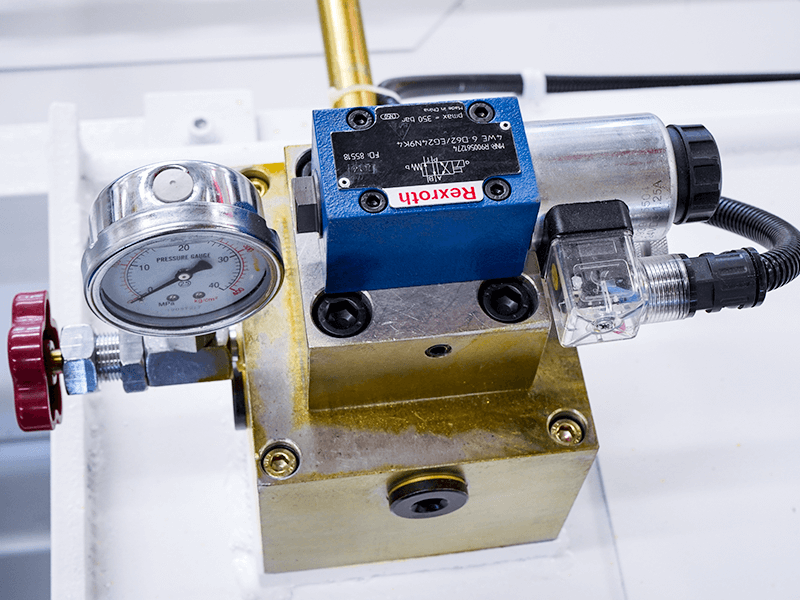

Trong quá trình vận hành, hệ thống thủy lực tạo lực để dầm dao di chuyển, kết hợp lưỡi dao trên và dưới nhằm cắt tách tấm kim loại.
Cơ cấu dầm xoay có thiết kế tương đối đơn giản, độ cứng vững cao và phù hợp với các công việc cắt thẳng kim loại tấm có tính lặp lại.
Thân máy được chế tạo từ các tấm thép hàn, tạo thành kết cấu có khả năng chịu tải trong quá trình cắt.
Thiết kế khung máy giúp duy trì vị trí tương đối giữa bàn làm việc, lưỡi dao và hệ thống truyền động, góp phần nâng cao độ ổn định khi vận hành.
Kết cấu chắc chắn cũng hỗ trợ hạn chế rung động và duy trì khả năng làm việc trong môi trường sản xuất công nghiệp.

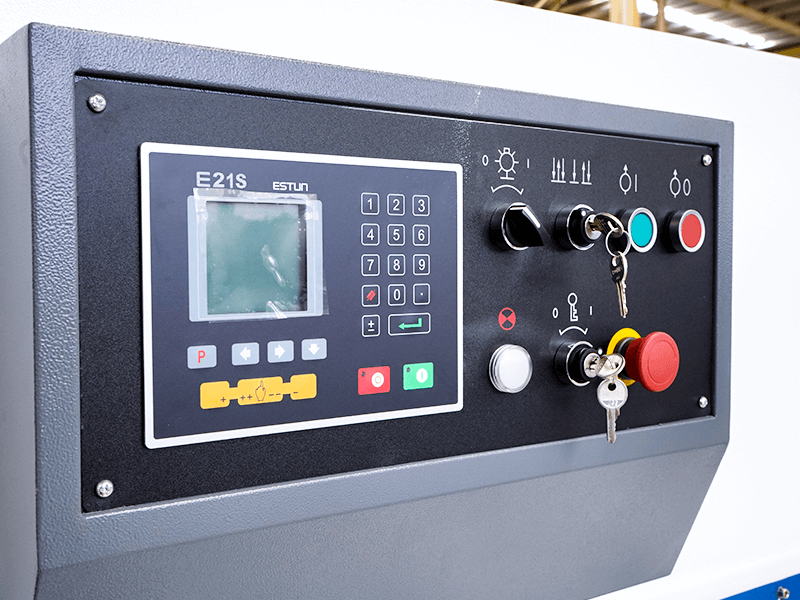

Máy hỗ trợ các tùy chọn bộ điều khiển số nhằm quản lý vị trí cữ chặn sau và các chức năng cắt theo cấu hình.
Người vận hành có thể thiết lập kích thước cắt, lưu trữ chương trình và điều chỉnh vị trí định vị phôi.
Hệ thống điều khiển giúp giảm thao tác đo đạc thủ công, hỗ trợ duy trì kích thước đồng đều khi gia công nhiều chi tiết giống nhau.

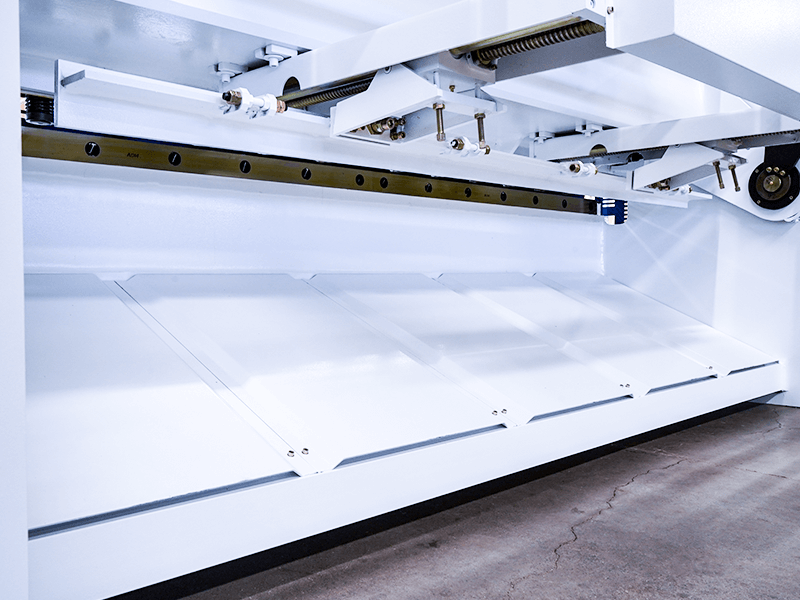

Cữ chặn sau (Backgauge) được sử dụng để xác định kích thước tấm kim loại trước khi thực hiện thao tác cắt.
Tùy cấu hình, hệ thống có thể sử dụng động cơ điều khiển kết hợp vít me bi và cơ cấu dẫn hướng để điều chỉnh vị trí.
Một số phiên bản hỗ trợ truyền động servo, góp phần nâng cao khả năng định vị và tốc độ thiết lập.
Máy QC12K được trang bị hệ thống xi lanh giữ phôi nhằm cố định tấm kim loại trong quá trình cắt.
Cơ cấu này giúp hạn chế sự dịch chuyển của vật liệu khi lưỡi dao tác động, hỗ trợ cải thiện chất lượng đường cắt và độ ổn định của quá trình gia công.
Máy sử dụng bộ lưỡi dao phía trên và phía dưới để thực hiện quá trình cắt tách kim loại.
Khe hở giữa hai lưỡi dao cần được thiết lập phù hợp với độ dày và đặc tính vật liệu nhằm kiểm soát ba via, biến dạng và chất lượng mép cắt.
Việc lựa chọn vật liệu lưỡi dao và bảo dưỡng đúng quy trình giúp duy trì hiệu quả cắt lâu dài.

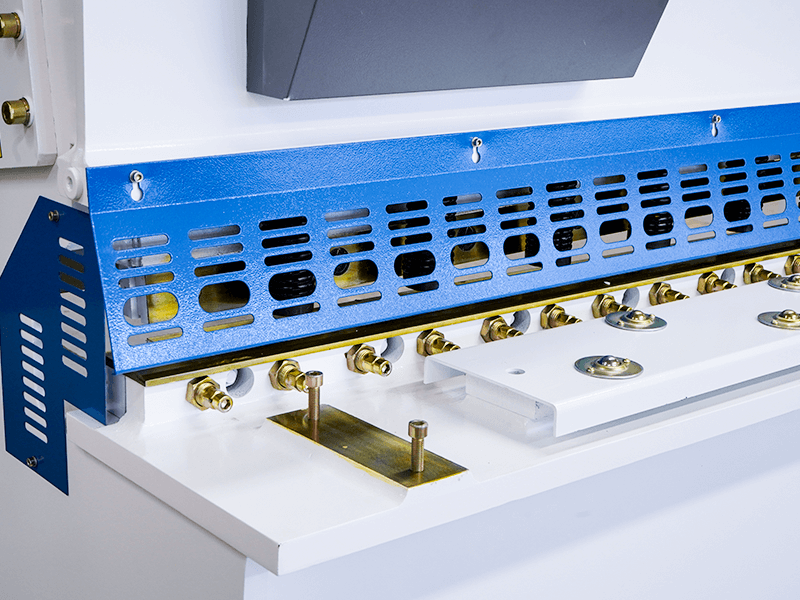

Bàn làm việc phía trước giúp người vận hành đưa tấm kim loại vào vị trí gia công.

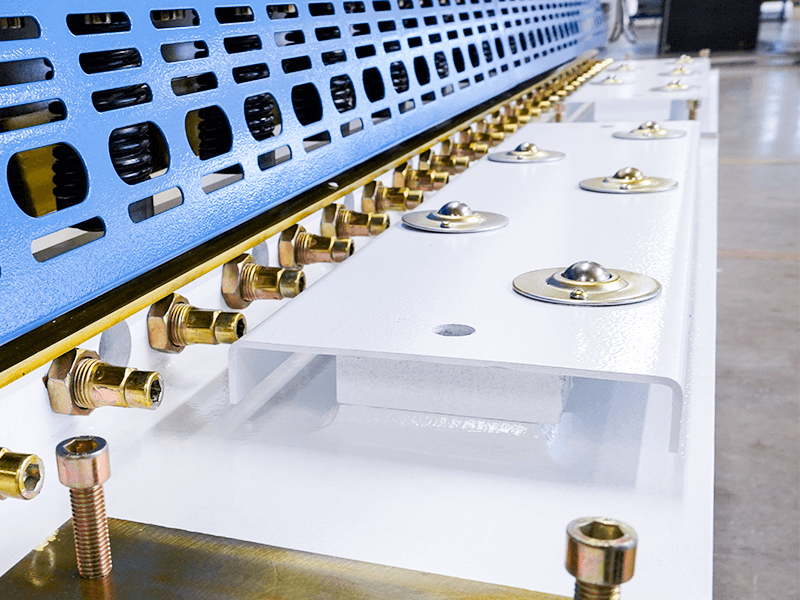

Tùy cấu hình, bàn đỡ có thể tích hợp bi lăn để hỗ trợ di chuyển vật liệu, giảm ma sát và hạn chế trầy xước bề mặt.

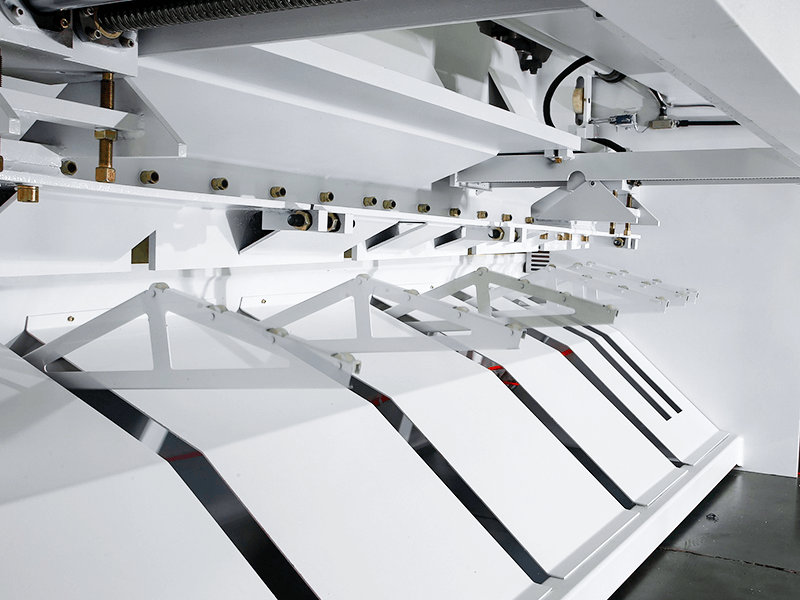

Các giải pháp hỗ trợ phôi phía sau có thể được lựa chọn theo kích thước và trọng lượng tấm kim loại.
Dòng máy QC12K/E Series được ADH phát triển với nhiều model, đáp ứng các yêu cầu gia công kim loại tấm khác nhau.
Dưới đây là một số model tiêu biểu theo bảng thông số kỹ thuật của nhà sản xuất.
| Model | Độ dày cắt | Chiều dài cắt | Nhịp cắt/phút | Công suất động cơ |
|---|---|---|---|---|
| QC12K-4×2500 | 4 mm | 2.500 mm | 33 | 7,5 kW |
| QC12K-4×3200 | 4 mm | 3.200 mm | 26 | 7,5 kW |
| QC12K-6×3200 | 6 mm | 3.200 mm | 17 | 7,5 kW |
| QC12K/E-8×3200 | 8 mm | 3.200 mm | 13 | 11 kW |
| QC12K/E-10×3200 | 10 mm | 3.200 mm | 13 | 15 kW |
| QC12K/E-12×3200 | 12 mm | 3.200 mm | 10 | 22 kW |
| QC12K/E-16×3200 | 16 mm | 3.200 mm | 10 | 22 kW |
| QC12K/E-20×3200 | 20 mm | 3.200 mm | 7 | 30 kW |
Thông số tổng quan:
Độ dày cắt danh định phụ thuộc vào độ bền cắt của vật liệu. Khả năng cắt inox, nhôm và các hợp kim cần được xác nhận theo từng model và điều kiện gia công.
Máy được sử dụng để cắt thép tấm, inox và các tấm kim loại thành kích thước phù hợp trước khi thực hiện các công đoạn chấn, uốn, hàn hoặc gia công tiếp theo.
Thiết bị hỗ trợ cắt phôi phục vụ sản xuất vỏ tủ điện, cánh tủ, hộp kỹ thuật và những chi tiết kim loại dạng tấm.
Máy phù hợp với việc cắt các tấm kim loại dùng làm vỏ máy, khung thiết bị, giá đỡ và các bộ phận cơ khí.
Máy hỗ trợ cắt thép tấm, bản mã, tấm liên kết và các chi tiết phục vụ công trình xây dựng, nhà xưởng công nghiệp.
Thiết bị có thể được sử dụng để cắt inox tấm phục vụ sản xuất bàn, kệ, tủ, thiết bị bếp và sản phẩm công nghiệp, với điều kiện vật liệu nằm trong năng lực của máy.
| Tiêu chí | QC12K dầm xoay | Máy cắt Guillotine |
|---|---|---|
| Chuyển động dầm dao | Theo cung xoay | Theo cơ cấu dẫn hướng |
| Truyền động | Thủy lực | Thủy lực |
| Góc cắt | Theo thiết kế từng model | Có thể điều chỉnh theo cấu hình |
| Điều khiển | NC/CNC | NC/CNC |
| Khả năng gia công | Cắt thẳng kim loại tấm | Cắt thẳng kim loại tấm |
| Ứng dụng | Gia công thông dụng, sản xuất lặp lại | Gia công tấm với nhiều yêu cầu về độ dày và chất lượng mép cắt |
Khi lựa chọn máy cắt dầm xoay QC12K, doanh nghiệp cần xác định loại vật liệu, độ dày, chiều rộng tấm và kích thước sản phẩm sau cắt.
Độ dày vật liệu là yếu tố quan trọng nhưng không phải tiêu chí duy nhất. Cần xem xét giới hạn bền cắt của vật liệu, độ dài đường cắt, khe hở lưỡi dao và yêu cầu về chất lượng mép cắt.
Đồng thời, doanh nghiệp nên đánh giá sản lượng dự kiến, tốc độ cắt, phạm vi cữ chặn sau và khả năng hỗ trợ phôi.

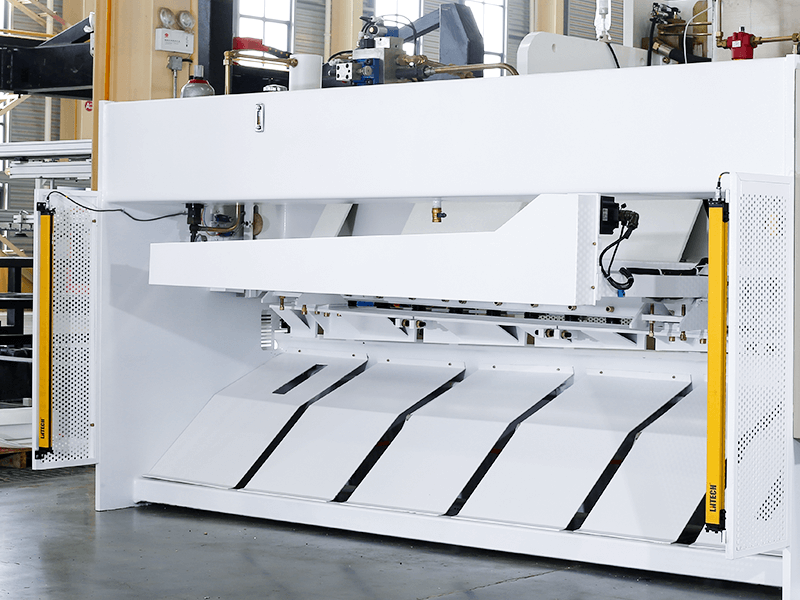

Những yếu tố như hệ thống an toàn, nguồn điện, không gian nhà xưởng, phương án cấp phôi và thu gom thành phẩm cũng cần được tính toán trước khi đầu tư.
Việc lựa chọn đúng model giúp doanh nghiệp tối ưu hiệu quả sản xuất, hạn chế hao phí vật liệu và duy trì chất lượng gia công.
ADH Việt Nam cung cấp các dòng máy cắt dầm xoay, máy cắt Guillotine, máy chấn CNC, máy cắt laser và các giải pháp gia công kim loại tấm hiện đại.
Chúng tôi hướng đến việc cung cấp thiết bị phù hợp với đặc điểm vật liệu, yêu cầu kỹ thuật, quy mô sản xuất và ngân sách đầu tư của từng doanh nghiệp.
Khách hàng có thể liên hệ ADH Việt Nam để được tư vấn lựa chọn độ dày cắt, chiều dài làm việc, bộ điều khiển, hệ thống cữ chặn sau và các trang bị phụ trợ.
Liên hệ ADH Việt Nam ngay hôm nay để được tư vấn và nhận báo giá máy cắt dầm xoay góc cố định QC12K Series theo nhu cầu sản xuất.
