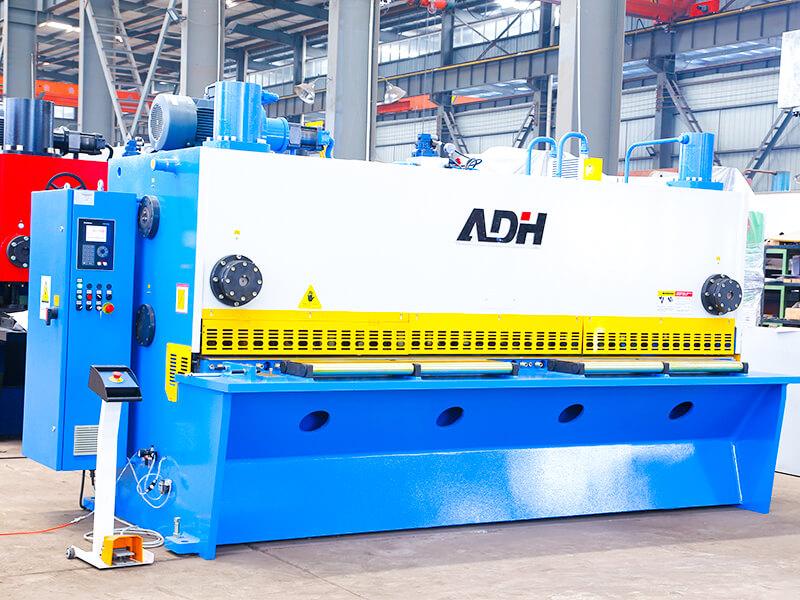

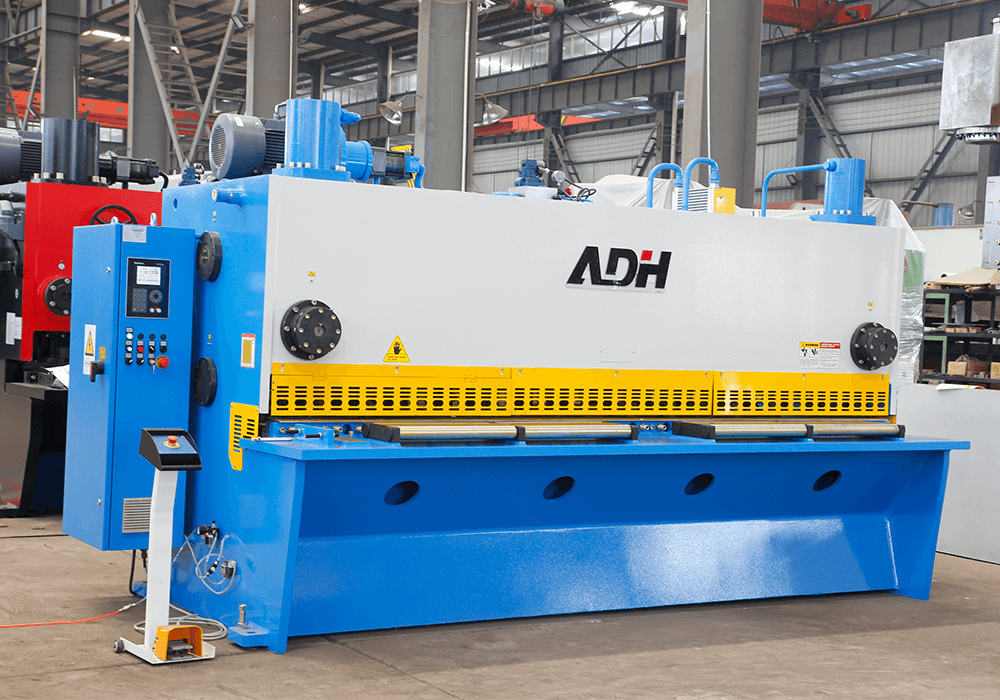

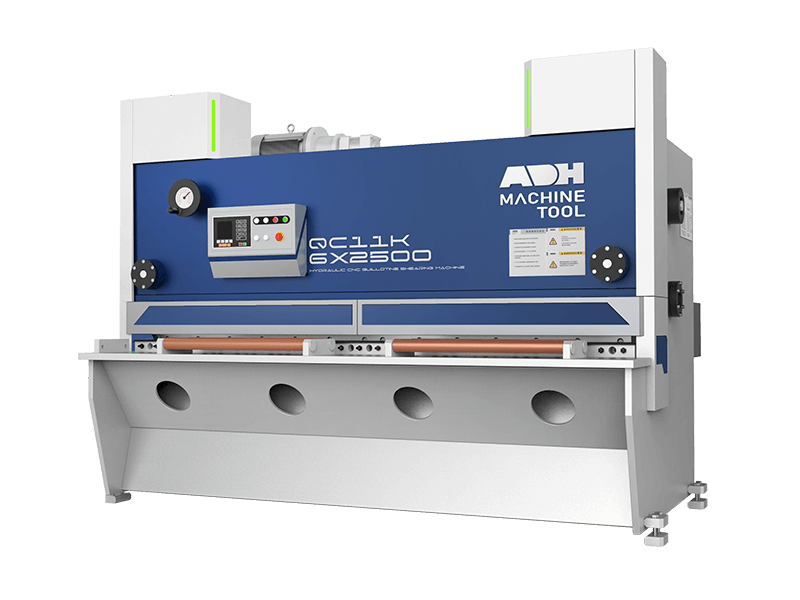

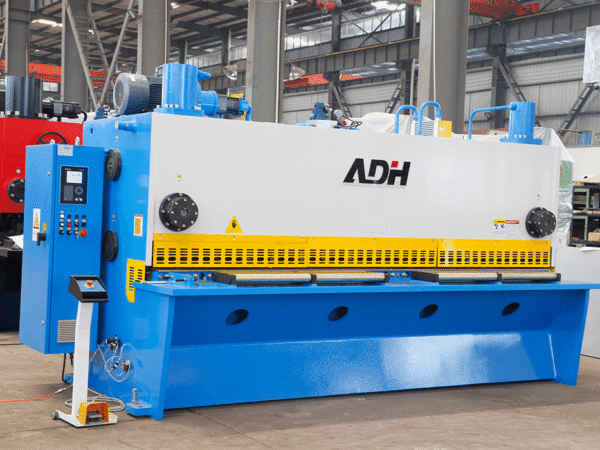

Máy cắt góc thay đổi ADH Guillotine Q11K/E (Hydraulic Guillotine Shearing Machine) là dòng máy cắt tôn thủy lực sử dụng cơ cấu dầm dao dẫn hướng, kết hợp hệ thống điều chỉnh góc cắt nhằm gia công các tấm kim loại có độ dày và kích thước khác nhau.
Được phát triển bởi ADH Machine Tool, dòng máy Q11K/E Series đáp ứng nhu cầu cắt thẳng thép tấm, inox, nhôm và nhiều vật liệu kim loại khác trong ngành cơ khí chế tạo, sản xuất thiết bị công nghiệp và gia công kim loại tấm.
Điểm nổi bật của thiết bị là khả năng điều chỉnh góc cắt (Variable Rake Angle), giúp người vận hành lựa chọn góc nghiêng của dầm dao phù hợp với đặc tính vật liệu và yêu cầu gia công. Công nghệ này hỗ trợ kiểm soát lực cắt, hạn chế biến dạng và cải thiện chất lượng mép cắt khi thiết lập đúng thông số.
Tại thị trường Việt Nam, ADH Việt Nam cung cấp máy cắt góc thay đổi Q11K/E với nhiều lựa chọn về độ dày cắt, chiều dài làm việc và cấu hình điều khiển, đáp ứng nhu cầu sản xuất của doanh nghiệp.

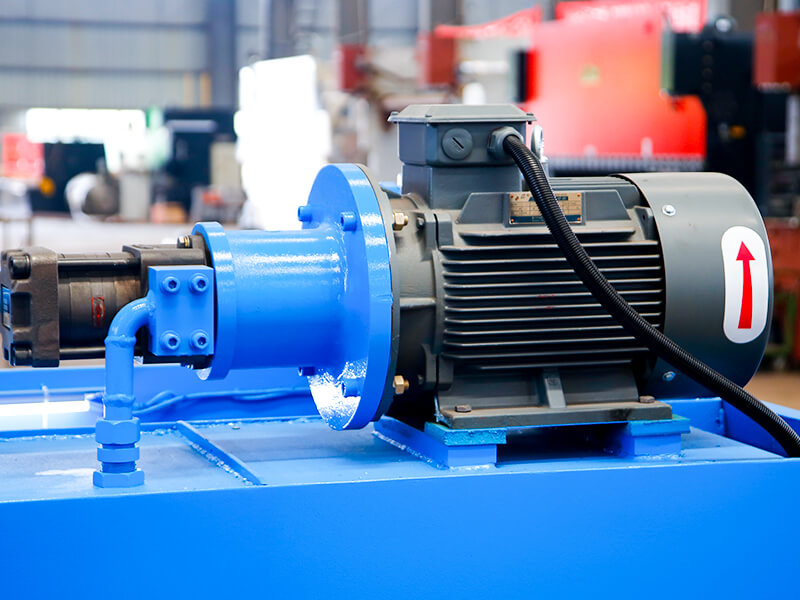

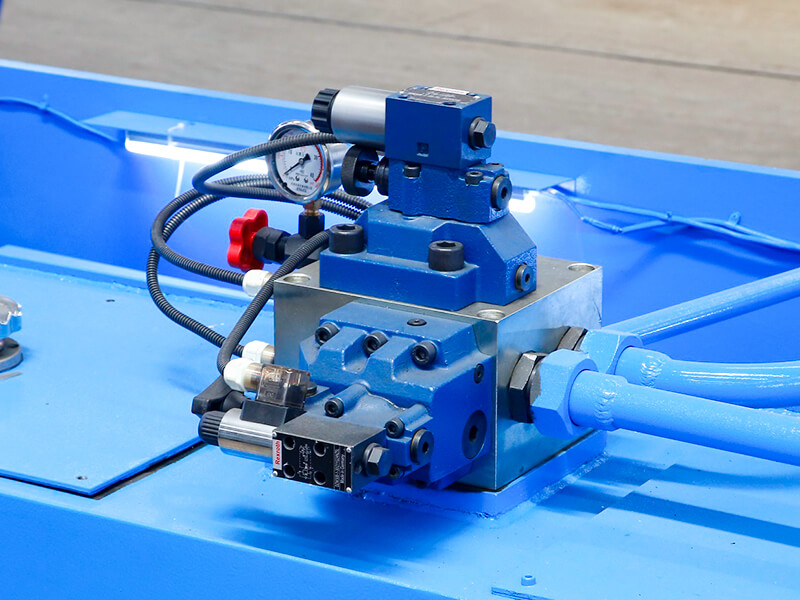

Máy sử dụng dầm dao chuyển động theo hệ thống dẫn hướng, kết hợp lực truyền động thủy lực để thực hiện thao tác cắt kim loại.
Trong quá trình hoạt động, lưỡi dao phía trên di chuyển xuống và phối hợp với lưỡi dao cố định phía dưới nhằm cắt tách vật liệu.
Cơ cấu Guillotine được thiết kế với kết cấu cứng vững, phù hợp cho những ứng dụng cắt thẳng kim loại tấm có yêu cầu về độ ổn định và khả năng lặp lại.

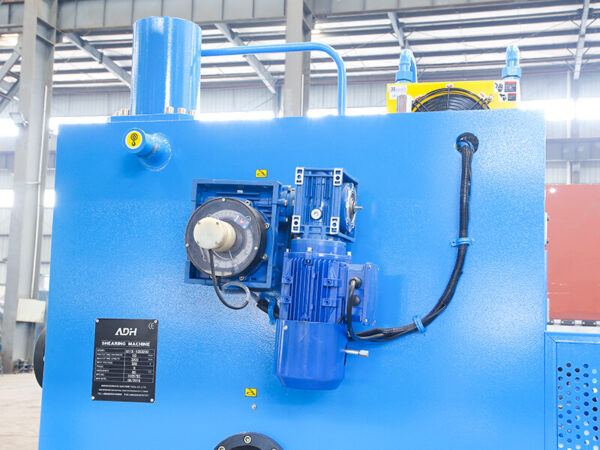

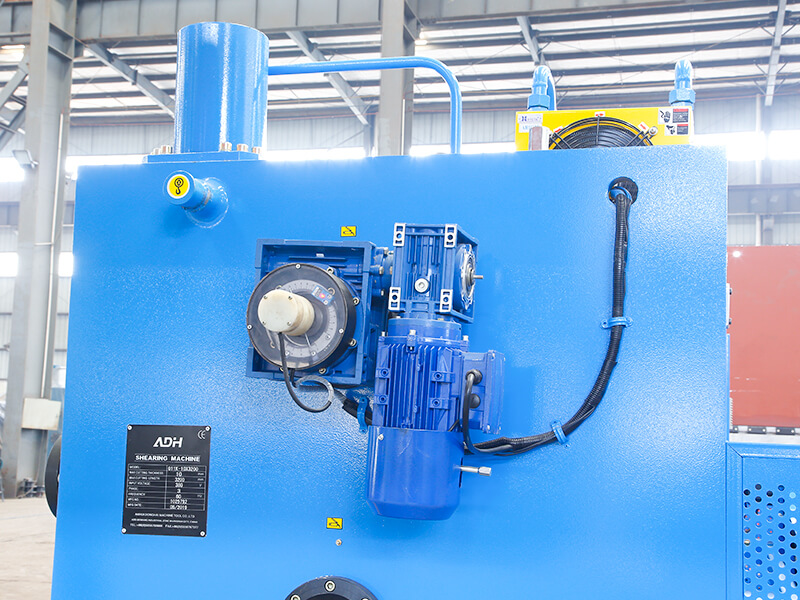

Khác với máy cắt dầm xoay QC12K, dòng Q11K/E cho phép điều chỉnh góc nghiêng của dầm dao trong phạm vi thiết kế.
Khi gia công tấm mỏng, lựa chọn góc cắt nhỏ phù hợp có thể giúp hạn chế hiện tượng xoắn và biến dạng phôi. Đối với vật liệu dày hơn, việc điều chỉnh góc cắt giúp phân bố lực cắt theo chiều dài lưỡi dao.
Khả năng điều chỉnh này hỗ trợ doanh nghiệp xử lý nhiều loại vật liệu và độ dày khác nhau trên cùng một thiết bị.

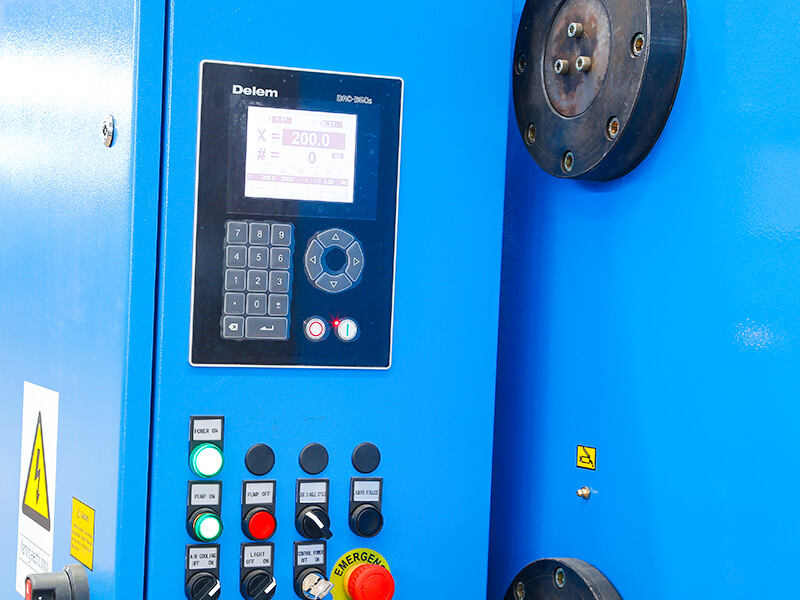

Máy được thiết kế để sử dụng bộ điều khiển số nhằm hỗ trợ thiết lập và quản lý các thông số gia công.
Tùy cấu hình, hệ thống có thể hỗ trợ:
Bộ điều khiển giúp giảm thao tác thiết lập thủ công và hỗ trợ duy trì kích thước sản phẩm đồng đều.

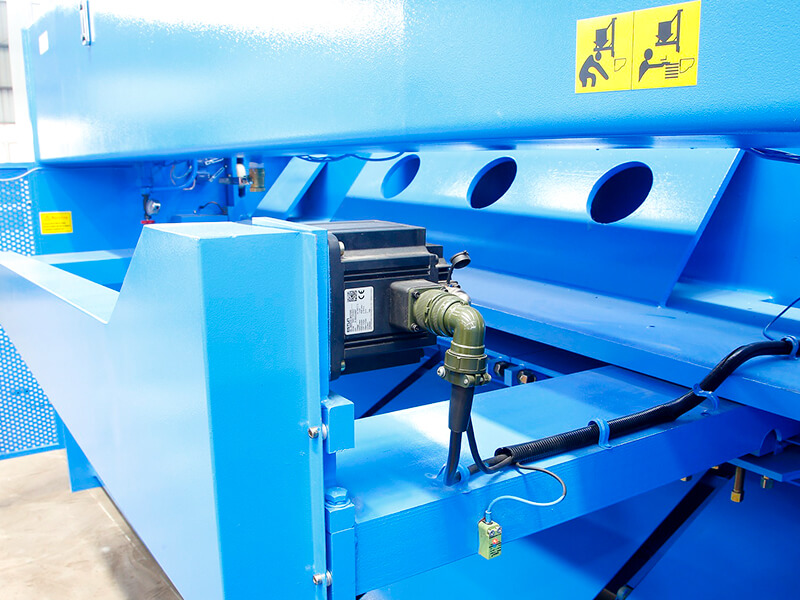

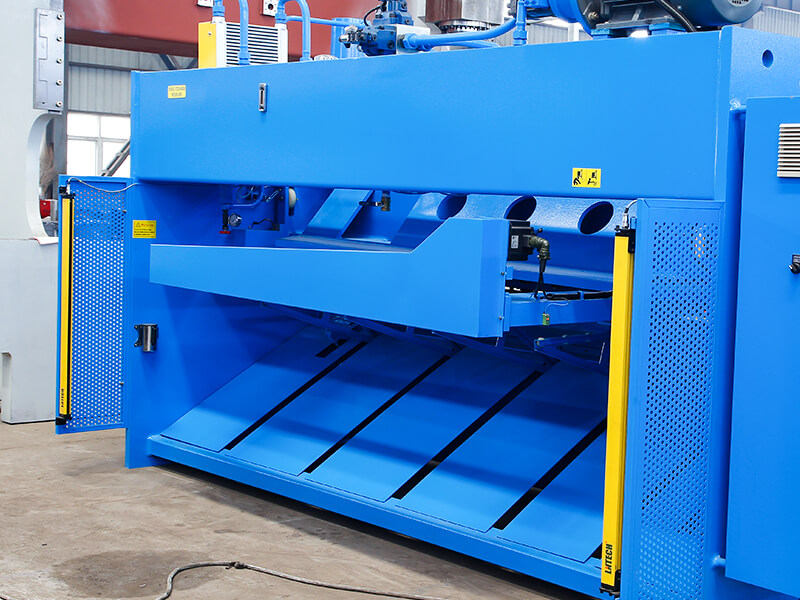

Cữ chặn sau (Backgauge) giúp xác định chiều dài phần vật liệu cần cắt trước khi thực hiện thao tác.
Hệ thống được điều chỉnh theo chương trình và phối hợp với cơ cấu truyền động để đưa cữ chặn đến vị trí yêu cầu.
Theo thông số nhà sản xuất, phạm vi cữ chặn sau của dòng Q11K/E phổ biến từ 20–800 mm, một số model có phạm vi 20–1.000 mm.

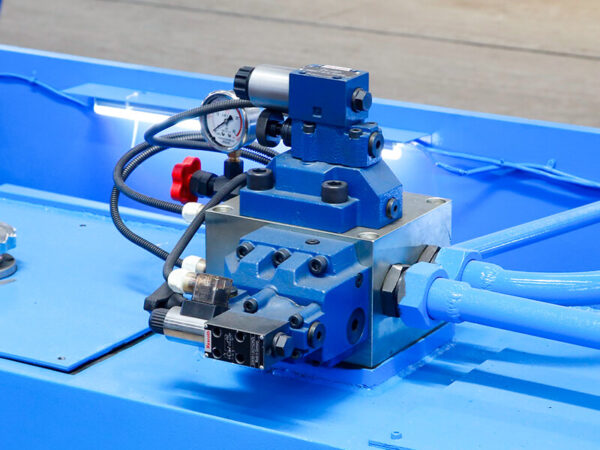

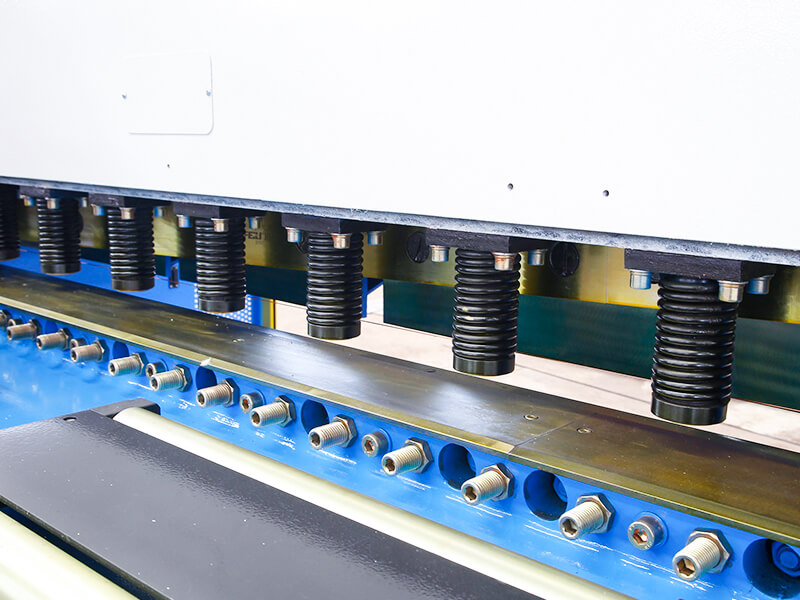

Máy được trang bị hệ thống giữ phôi thủy lực nhằm hạn chế sự dịch chuyển của tấm kim loại trong quá trình cắt.
Các xi lanh giữ phôi tạo lực ép lên vật liệu trước khi dầm dao thực hiện hành trình cắt, góp phần nâng cao sự ổn định và chất lượng đường cắt.
Khe hở giữa lưỡi dao trên và lưỡi dao dưới có ảnh hưởng trực tiếp đến chất lượng mép cắt, lượng ba via và mức độ biến dạng vật liệu.
Máy hỗ trợ điều chỉnh khe hở dao theo cấu hình thiết bị, giúp người vận hành lựa chọn thông số phù hợp với độ dày và đặc tính kim loại.
Việc thiết lập đúng khe hở còn góp phần hạn chế mài mòn bất thường và duy trì hiệu quả sử dụng lưỡi dao.
Thân máy sử dụng kết cấu thép hàn, được thiết kế để chịu tải trọng phát sinh trong quá trình cắt.
Khung máy có độ cứng vững cao, hỗ trợ duy trì sự ổn định giữa bàn làm việc, dầm dao và hệ thống dẫn hướng.
Thiết kế này phù hợp với môi trường sản xuất công nghiệp có nhu cầu gia công thường xuyên.
Dòng Q11K/E được ADH giới thiệu với nhiều model khác nhau, đáp ứng nhu cầu gia công từ các tấm kim loại thông dụng đến những tấm có độ dày và chiều dài lớn.
| Model | Độ dày cắt | Chiều dài cắt | Nhịp cắt/phút | Công suất |
|---|---|---|---|---|
| Q11K/E-6×2500 | 6 mm | 2.500 mm | 16–25 | 7,5 kW |
| Q11K/E-6×3200 | 6 mm | 3.200 mm | 14–20 | 7,5 kW |
| Q11K/E-8×3200 | 8 mm | 3.200 mm | 11–18 | 11 kW |
| Q11K/E-10×3200 | 10 mm | 3.200 mm | 9–16 | 15 kW |
| Q11K/E-13×3200 | 13 mm | 3.200 mm | 9–18 | 22 kW |
| Q11K/E-16×3200 | 16 mm | 3.200 mm | 8–17 | 22 kW |
| Q11K/E-20×3200 | 20 mm | 3.200 mm | 6–15 | 30 kW |
Thông số kỹ thuật tổng quan:
Độ dày cắt danh định phụ thuộc vào độ bền của vật liệu và điều kiện thiết lập lưỡi dao. Các thông số cần được xác nhận theo đúng model khi lựa chọn thiết bị.
Máy được sử dụng để cắt thép tấm, inox, nhôm và các tấm kim loại thành kích thước phù hợp trước khi thực hiện những công đoạn chấn, hàn hoặc gia công tiếp theo.
Thiết bị hỗ trợ cắt phôi phục vụ sản xuất vỏ tủ điện, cánh tủ, hộp kỹ thuật và các chi tiết kim loại dạng tấm.
Máy phù hợp với việc cắt các tấm kim loại dùng trong sản xuất vỏ máy, khung thiết bị, giá đỡ và các bộ phận cơ khí.
Q11K/E hỗ trợ cắt thép tấm, bản mã, tấm liên kết và các cấu kiện phục vụ công trình xây dựng, nhà xưởng công nghiệp.
Thiết bị có thể sử dụng để cắt inox tấm phục vụ sản xuất bàn, tủ, kệ và thiết bị công nghiệp khi độ dày, độ bền vật liệu nằm trong khả năng gia công.
| Tiêu chí | Guillotine Q11K/E | Swing Beam QC12K |
|---|---|---|
| Cơ cấu cắt | Dầm dao dẫn hướng | Dầm dao chuyển động theo cung xoay |
| Góc cắt | Có thể điều chỉnh | Theo thiết kế từng model |
| Truyền động | Thủy lực | Thủy lực |
| Định vị phôi | Cữ chặn sau | Cữ chặn sau |
| Điều khiển | NC/CNC theo cấu hình | NC/CNC theo cấu hình |
| Thế mạnh | Linh hoạt với nhiều độ dày vật liệu | Kết cấu cơ khí tương đối đơn giản |
| Ứng dụng | Gia công kim loại tấm đa dạng | Cắt thẳng kim loại tấm thông dụng |
Để lựa chọn máy cắt góc thay đổi Q11K/E, doanh nghiệp cần xác định loại vật liệu, độ dày, chiều dài đường cắt và yêu cầu về chất lượng mép cắt.
Khả năng điều chỉnh góc cắt là một trong những tiêu chí quan trọng, đặc biệt khi doanh nghiệp thường xuyên gia công các tấm kim loại có độ dày khác nhau.
Ngoài ra, cần xem xét phạm vi cữ chặn sau, tốc độ hành trình, công suất động cơ và cơ cấu hỗ trợ phôi.
Với các sản phẩm yêu cầu độ chính xác hoặc bề mặt cao, nên đánh giá thêm khe hở lưỡi dao, tình trạng vật liệu và yêu cầu gia công sau cắt.
Doanh nghiệp cũng cần tính toán diện tích nhà xưởng, nguồn điện, phương án cấp liệu và thu gom thành phẩm trước khi đầu tư.
ADH Việt Nam cung cấp các dòng máy cắt góc thay đổi Guillotine, máy cắt dầm xoay, máy chấn CNC, máy cắt laser và các giải pháp gia công kim loại tấm hiện đại.
Chúng tôi hướng đến việc cung cấp thiết bị phù hợp với đặc điểm vật liệu, yêu cầu kỹ thuật, quy mô sản xuất và ngân sách đầu tư của từng doanh nghiệp.
Khách hàng có thể liên hệ ADH Việt Nam để được tư vấn lựa chọn độ dày cắt, chiều dài làm việc, công suất động cơ và các tùy chọn kỹ thuật.
Liên hệ ADH Việt Nam ngay hôm nay để được tư vấn và nhận báo giá máy cắt góc thay đổi Guillotine Q11K/E Series theo nhu cầu sản xuất.
