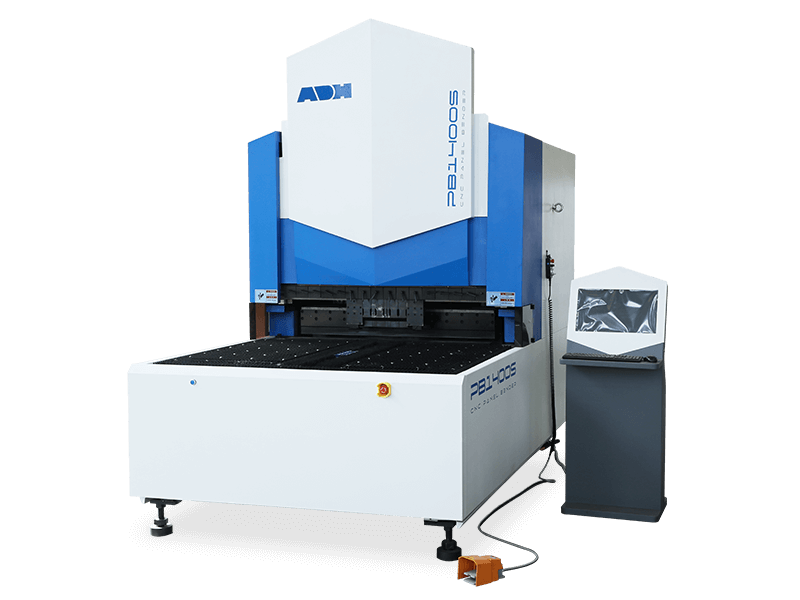

Máy chấn kim loại tấm dạng bàn hút ADH (Suction Cup Type Panel Bender) là dòng máy chấn uốn kim loại tấm tự động, sử dụng hệ thống hút chân không để giữ và định vị phôi trong quá trình gia công. Thiết bị kết hợp công nghệ truyền động servo điện, hệ thống điều khiển đa trục và cơ cấu chấn linh hoạt, mang đến khả năng gia công chính xác, tốc độ cao và hiệu suất ổn định.
Được phát triển bởi ADH Machine Tool, dòng máy PB-S Series phù hợp với nhu cầu sản xuất các chi tiết kim loại tấm có nhiều cạnh gấp, hình dạng phức tạp và yêu cầu độ đồng đều cao.
Khác với máy chấn CNC thông thường, máy chấn panel dạng bàn hút có thể thực hiện liên tiếp nhiều thao tác gấp cạnh theo chương trình, hạn chế việc người vận hành phải định vị lại phôi sau mỗi lần chấn.
Tại thị trường Việt Nam, ADH Việt Nam cung cấp giải pháp máy chấn kim loại tấm dạng bàn hút, đáp ứng nhu cầu hiện đại hóa dây chuyền gia công cơ khí, sản xuất thiết bị điện và chế tạo sản phẩm kim loại.

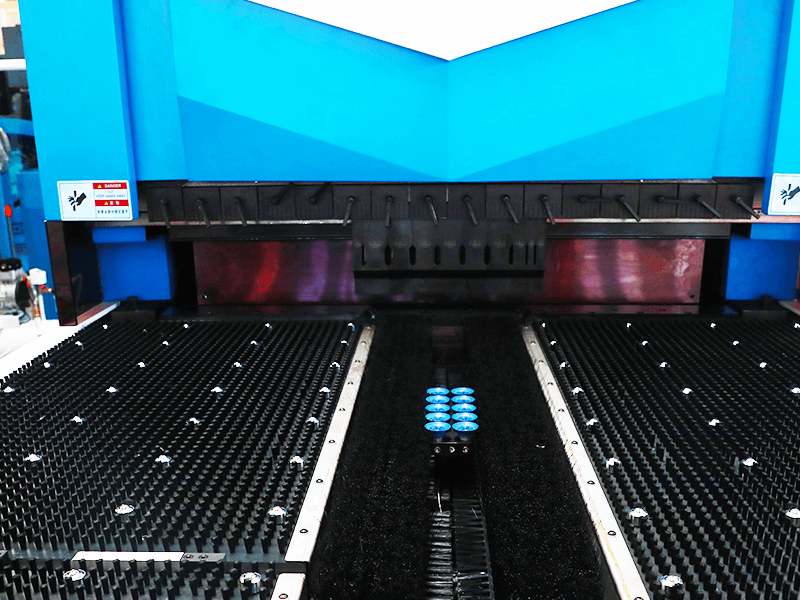

Máy sử dụng các giác hút chân không để giữ và hỗ trợ di chuyển tấm kim loại trong quá trình gia công.
Cơ cấu hút giúp định vị phôi nhanh chóng, hạn chế dịch chuyển ngoài ý muốn và hỗ trợ các thao tác xoay, thay đổi vị trí gia công.
Hệ thống đặc biệt phù hợp với những tấm kim loại có bề mặt phẳng, không đục lỗ tại khu vực tiếp xúc với giác hút, giúp đảm bảo lực giữ ổn định.

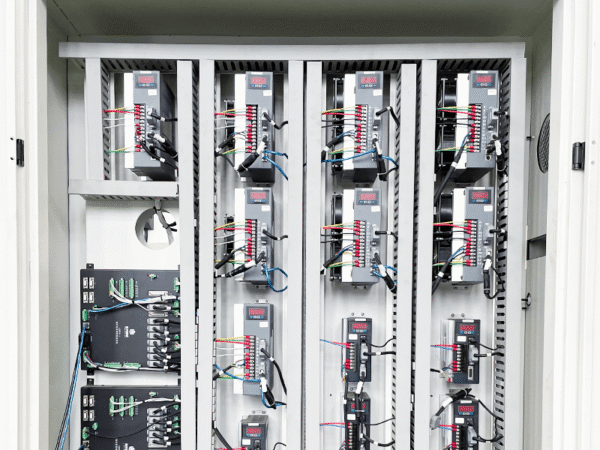

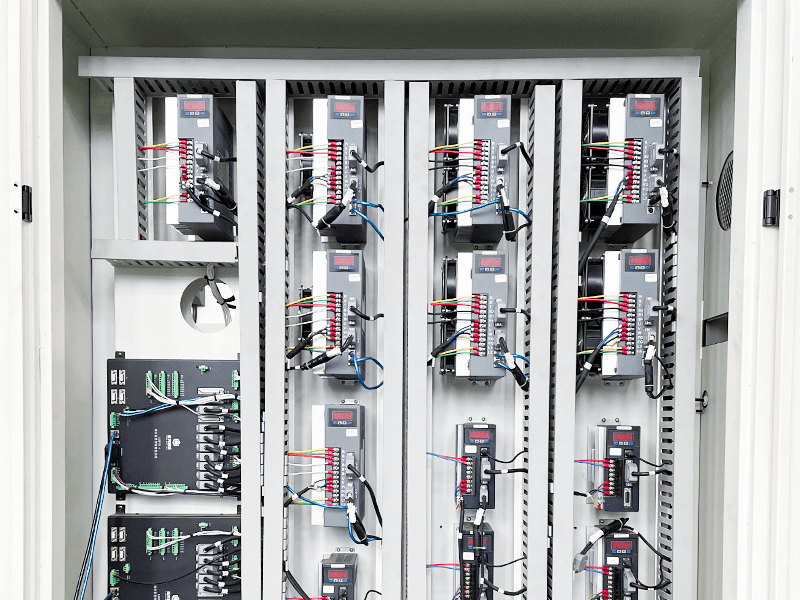

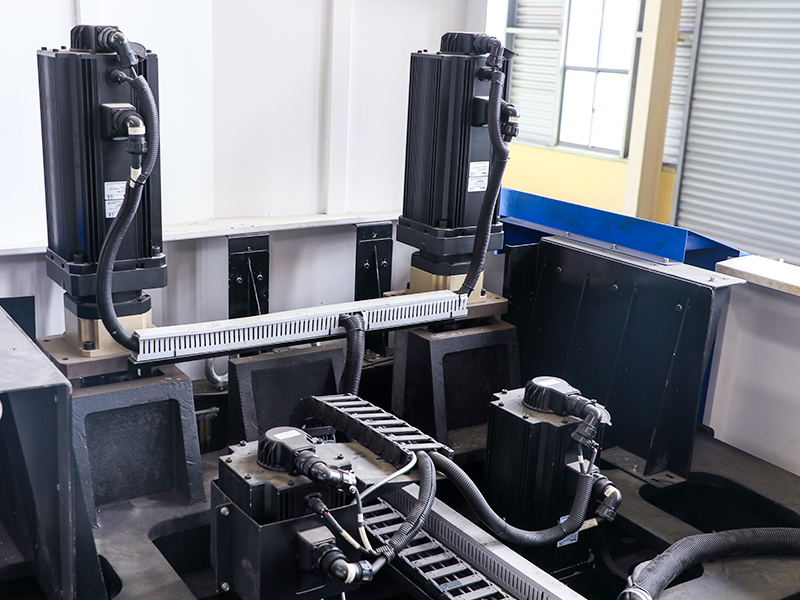

Máy chấn PB-S Series sử dụng công nghệ truyền động servo điện thay cho hệ thống thủy lực truyền thống.
Các động cơ servo điều khiển chuyển động của cơ cấu chấn và những bộ phận liên quan, góp phần nâng cao tốc độ, độ chính xác và khả năng lặp lại.
Công nghệ này giúp giảm nhu cầu bảo dưỡng hệ thống dầu thủy lực, đồng thời hỗ trợ tối ưu hiệu quả sử dụng năng lượng.
Máy được trang bị hệ thống điều khiển cho phép phối hợp đồng thời 9 trục chuyển động ở cấu hình tiêu chuẩn.
Cơ chế điều khiển đa trục giúp phối hợp hoạt động giữa hệ thống chấn, định vị và các cơ cấu cơ khí, hỗ trợ gia công những chi tiết có nhiều cạnh gấp.
Một số cấu hình có thể hỗ trợ hệ thống điều khiển mở rộng lên 11 trục theo yêu cầu.

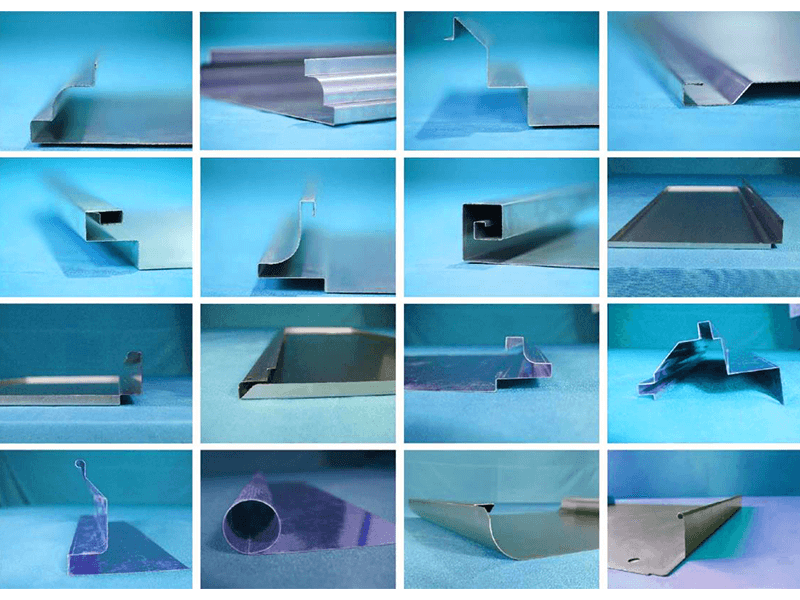

Máy chấn kim loại tấm dạng bàn hút ADH hỗ trợ nhiều phương pháp tạo hình, bao gồm:

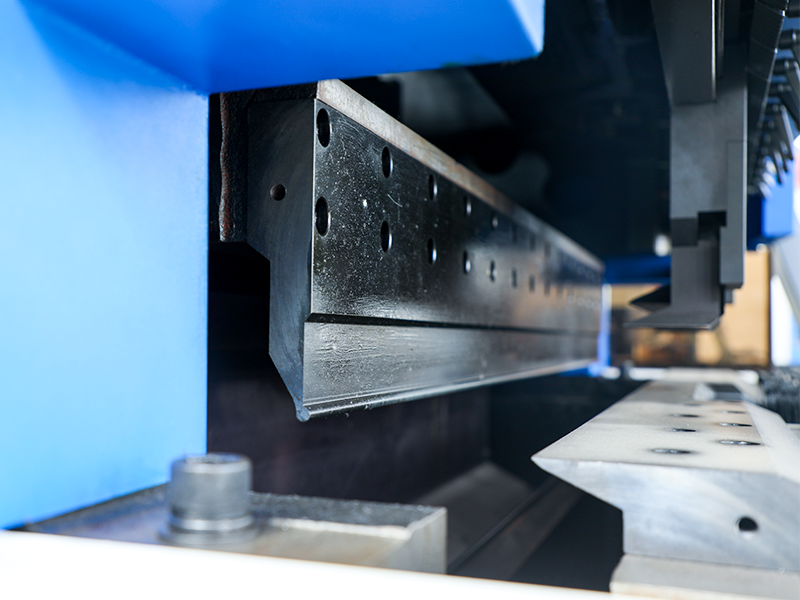

Cơ cấu chấn linh hoạt giúp giảm số lần thay đổi dụng cụ đối với những sản phẩm phù hợp với phạm vi làm việc của máy.
Theo thông số kỹ thuật của ADH, dòng PB-S có tốc độ chấn nhanh nhất đạt khoảng 0,2 giây cho một lần chấn trong điều kiện xác định của nhà sản xuất.
Khả năng thực hiện các thao tác liên tiếp giúp rút ngắn thời gian gia công, đặc biệt khi sản xuất các sản phẩm có nhiều cạnh gấp hoặc yêu cầu lặp lại số lượng lớn.
Tốc độ chu kỳ hoàn chỉnh phụ thuộc vào kích thước phôi, số lần chấn, hình dạng sản phẩm và thao tác cấp, lấy phôi.

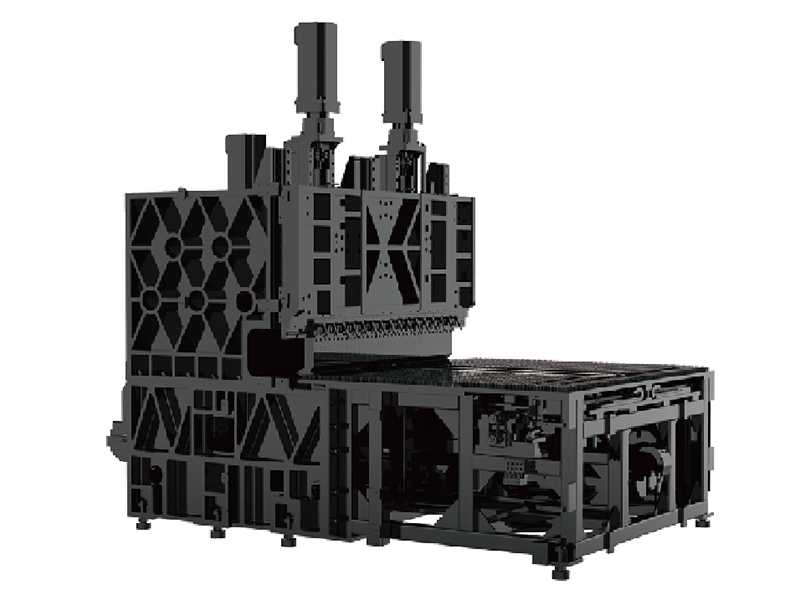

Thân máy được thiết kế với kết cấu có độ cứng vững cao, hỗ trợ duy trì độ ổn định khi vận hành.
Các bộ phận kết cấu được xử lý nhằm giảm ứng suất và hạn chế biến dạng, góp phần đảm bảo sự phối hợp chính xác giữa cơ cấu chấn và hệ thống định vị.

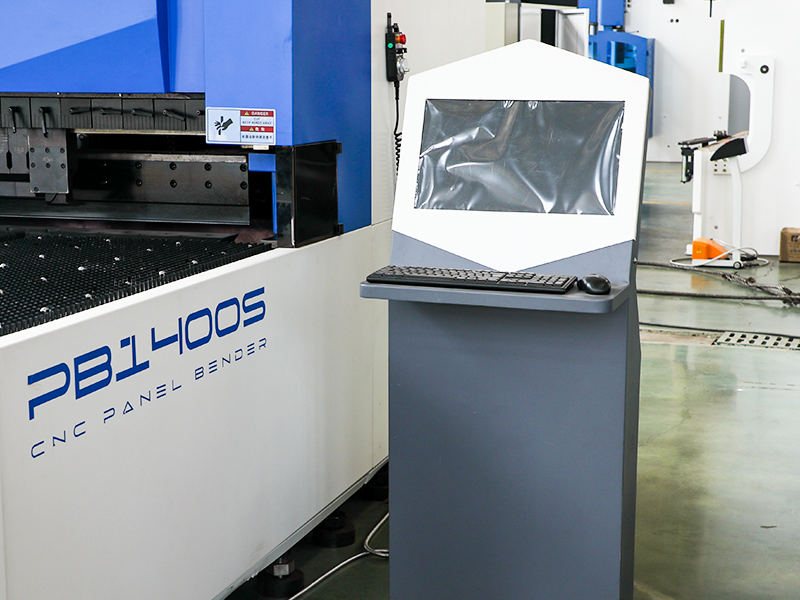

Bộ điều khiển hỗ trợ thiết lập thông số gia công, lập trình các bước chấn và quản lý hoạt động của hệ thống.
Người vận hành có thể điều chỉnh trình tự chấn theo yêu cầu sản phẩm, giúp giảm thao tác thủ công và nâng cao khả năng lặp lại khi sản xuất hàng loạt.

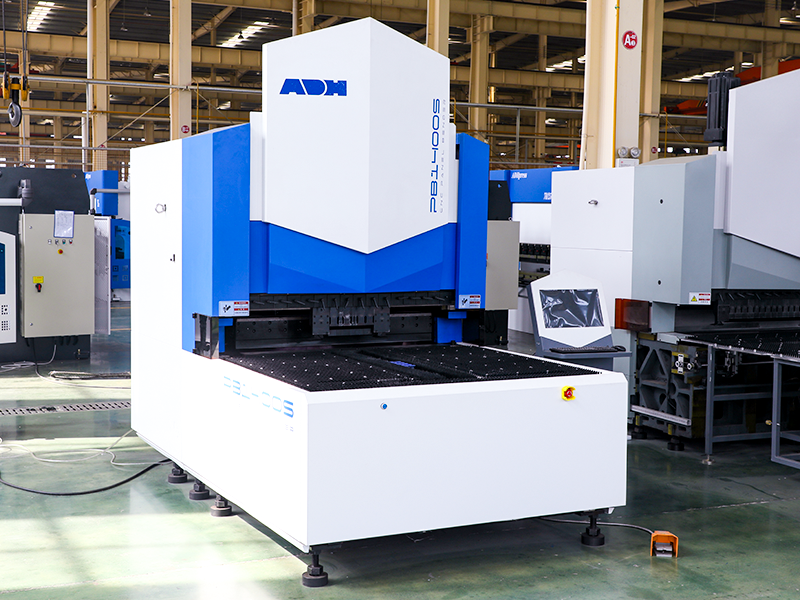

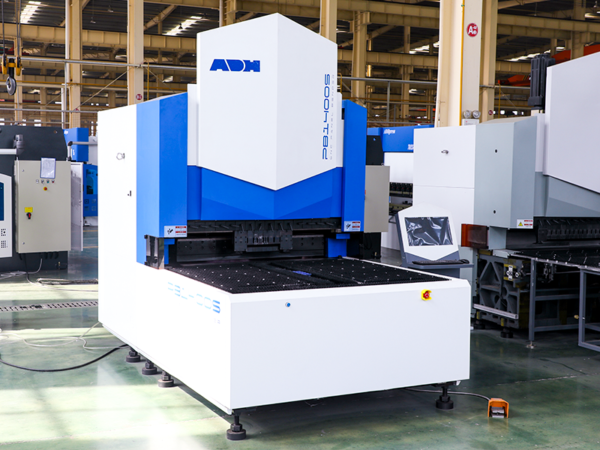

Dòng máy chấn PB-S Series được ADH giới thiệu với các model PB1000S và PB1400S.
| Thông số | PB1000S | PB1400S |
|---|---|---|
| Tốc độ chấn nhanh nhất | 0,2 giây/lần | 0,2 giây/lần |
| Chiều rộng chấn tối đa | 1.000 mm | 1.400 mm |
| Chiều cao chấn | 170 mm | 170 mm |
| Điện áp | 380V | 380V |
| Tổng công suất động cơ | 25 kW | 34 kW |
| Công suất trung bình tham khảo | Khoảng 1,1 kW | Khoảng 1,5 kW |
| Độ ồn tham khảo | Khoảng 50 dB | Khoảng 50 dB |
| Kích thước máy (D × R × C) | 2.850 × 1.500 × 2.800 mm | 3.650 × 1.900 × 2.900 mm |
| Trọng lượng | Khoảng 7 tấn | Khoảng 10 tấn |
| Độ dày vật liệu tối thiểu | 0,35 mm | 0,35 mm |
| Kích thước chấn tối đa | 1.000 × 1.000 mm | 1.400 × 1.000 mm |
| Số trục điều khiển | 9 trục | 9 trục |
Khả năng gia công vật liệu tham khảo:
Các giới hạn trên được công bố cho những điều kiện vật liệu và cấu hình xác định. Khả năng gia công thực tế phụ thuộc vào cơ tính vật liệu, kích thước phôi, biên dạng chấn và cấu hình thiết bị.
Máy phù hợp với việc gia công vỏ tủ điện, cánh tủ, hộp điều khiển và các sản phẩm có nhiều cạnh gấp.
Thiết bị được ứng dụng trong sản xuất vỏ máy, khung bảo vệ, hộp kỹ thuật và những chi tiết kim loại có yêu cầu cao về tính đồng đều.
Máy hỗ trợ chấn uốn các chi tiết inox và kim loại tấm phục vụ sản xuất tủ bếp, vỏ thiết bị, khay và các sản phẩm công nghiệp.
Thiết bị có thể gia công các chi tiết bàn, tủ, kệ và những sản phẩm nội thất kim loại có thiết kế nhiều cạnh gấp.
Máy phù hợp với các xưởng cơ khí thường xuyên sản xuất những chi tiết có hình dạng lặp lại, yêu cầu tốc độ gia công và độ chính xác ổn định.
| Tiêu chí | Máy chấn dạng bàn hút | Máy chấn CNC truyền thống |
|---|---|---|
| Phương pháp giữ phôi | Giác hút chân không | Người vận hành hoặc robot hỗ trợ |
| Công nghệ tạo hình | Gấp cạnh tự động | Chày và cối chấn |
| Xử lý nhiều cạnh gấp | Tự động theo chương trình | Thường cần định vị lại phôi |
| Vật liệu phù hợp | Tấm phẳng, bề mặt kín tại vùng hút | Nhiều dạng phôi theo khả năng gá đặt |
| Tốc độ sản xuất | Có lợi thế với sản phẩm nhiều cạnh gấp | Phụ thuộc chu kỳ và thao tác phôi |
| Phạm vi ứng dụng | Sản phẩm dạng panel, hộp, vỏ thiết bị | Gia công kim loại tấm đa dạng |
Khi lựa chọn máy chấn PB-S Series, doanh nghiệp cần xem xét kích thước phôi, độ dày vật liệu, hình dạng sản phẩm và số lượng cạnh gấp.
Đặc biệt, cần kiểm tra khả năng sử dụng giác hút chân không đối với từng loại phôi. Những tấm kim loại có bề mặt không phẳng, đục nhiều lỗ hoặc không đảm bảo vùng tiếp xúc kín có thể không phù hợp với phương pháp giữ phôi bằng chân không.
Bên cạnh đó, doanh nghiệp cần đánh giá sản lượng dự kiến, không gian lắp đặt, nguồn điện, hệ thống cấp phôi và yêu cầu tự động hóa để lựa chọn thiết bị phù hợp.
ADH Việt Nam cung cấp các dòng máy chấn kim loại tấm, máy chấn CNC, máy chấn NC và các giải pháp gia công kim loại hiện đại.
Chúng tôi hướng đến việc mang đến những thiết bị phù hợp với nhu cầu sản xuất, giúp doanh nghiệp nâng cao năng suất, cải thiện chất lượng sản phẩm và tối ưu hiệu quả đầu tư.
Liên hệ ADH Việt Nam để được tư vấn lựa chọn máy chấn kim loại tấm dạng bàn hút PB-S Series và nhận báo giá theo yêu cầu.
