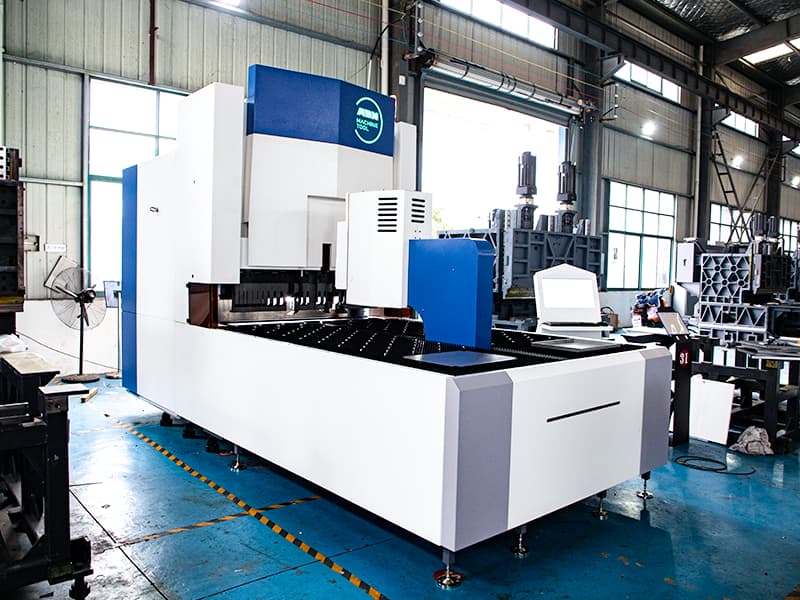

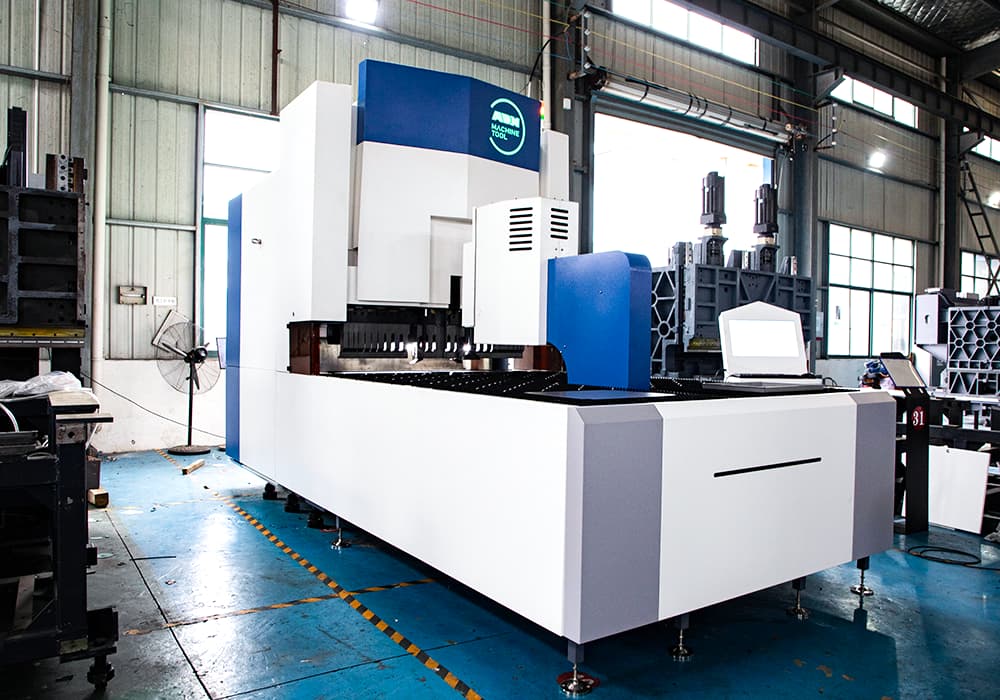

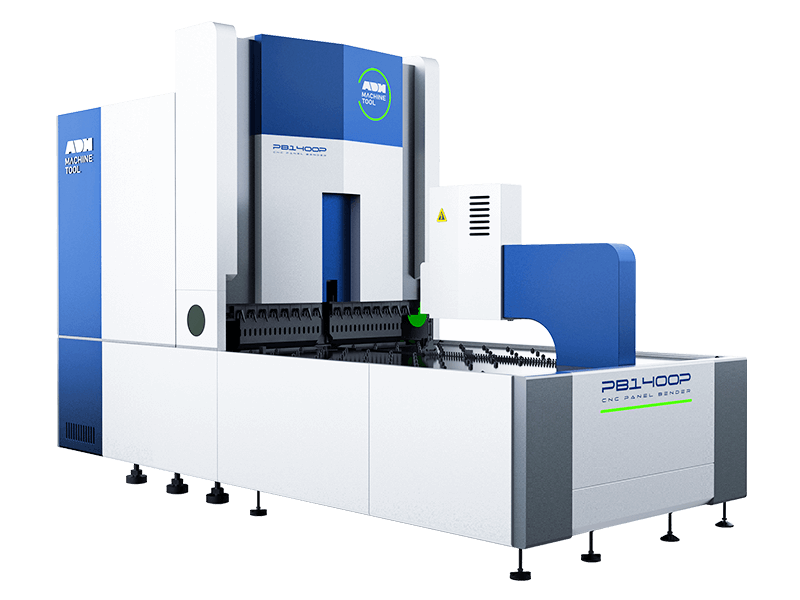

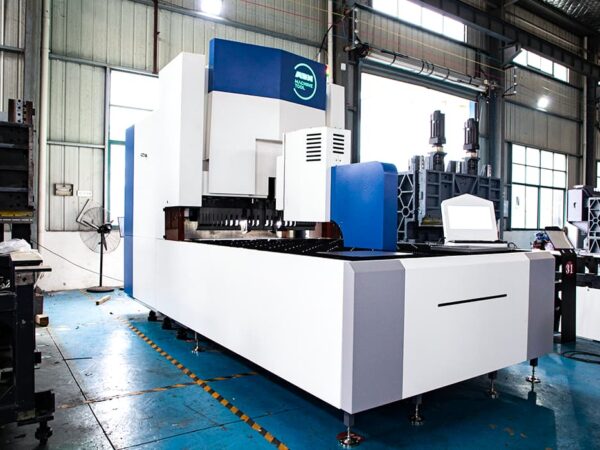

Máy chấn kim loại tấm dạng tay ép ADH PB-P (Press Type Panel Bender) là dòng máy chấn uốn kim loại tấm tự động, sử dụng hệ thống tay ép để giữ, định vị và xoay phôi trong quá trình gia công. Thiết bị ứng dụng công nghệ truyền động servo điện kết hợp hệ thống điều khiển đồng bộ 13 trục, giúp thực hiện các thao tác chấn uốn nhanh chóng, chính xác và ổn định.
Được phát triển bởi ADH Machine Tool, dòng máy PB-P Series hướng đến nhu cầu gia công các chi tiết kim loại tấm có nhiều cạnh gấp, hình dạng phức tạp và yêu cầu năng suất cao.
Khác với máy chấn CNC truyền thống, hệ thống Panel Bender có khả năng tự động định vị và xoay phôi để thực hiện nhiều bước chấn liên tiếp, giảm sự phụ thuộc vào thao tác thủ công.
Tại thị trường Việt Nam, ADH Việt Nam cung cấp máy chấn kim loại tấm dạng tay ép PB-P, phù hợp với các doanh nghiệp cơ khí chính xác, sản xuất tủ điện, thiết bị công nghiệp và gia công kim loại tấm.

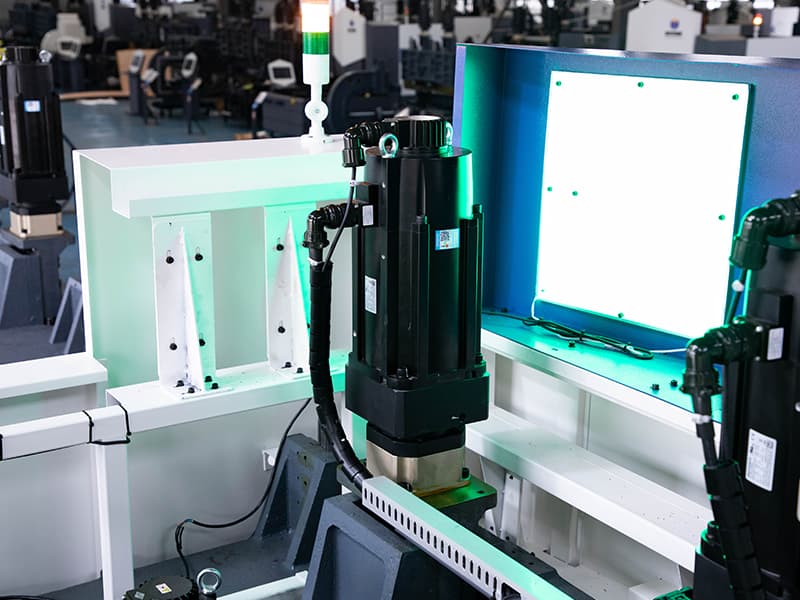

Máy PB-P sử dụng hệ thống động cơ servo điện để điều khiển các chuyển động trong quá trình chấn uốn, không cần hệ thống truyền động thủy lực.
Công nghệ này hỗ trợ nâng cao tốc độ vận hành, kiểm soát chính xác vị trí và giảm những công việc bảo dưỡng liên quan đến dầu thủy lực.
Động cơ servo còn cho phép điều chỉnh chuyển động theo chương trình gia công, góp phần tối ưu hiệu quả sử dụng năng lượng.

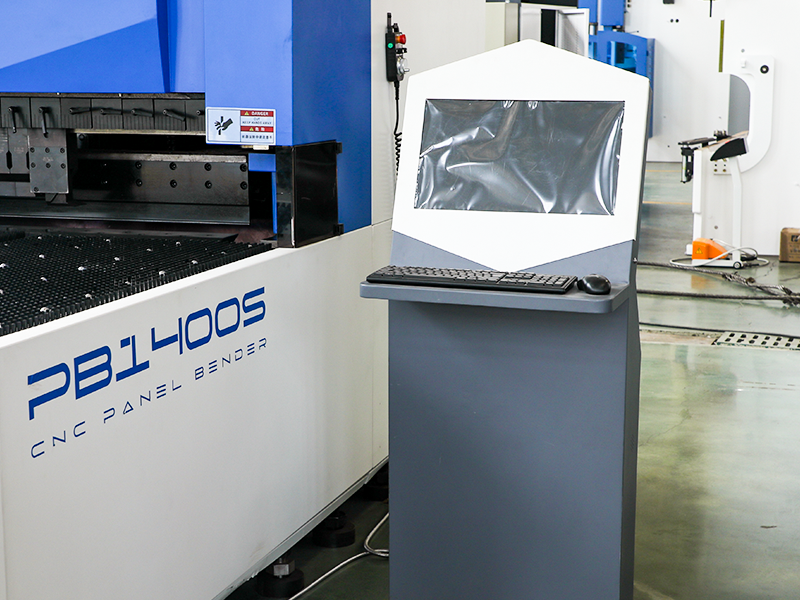

Máy được trang bị hệ thống điều khiển liên kết đồng thời 13 trục theo cấu hình tiêu chuẩn.
Các trục phối hợp hoạt động để thực hiện quá trình cấp phôi, định vị, xoay phôi và chấn uốn theo chương trình được thiết lập.
Khả năng điều khiển đa trục giúp máy thực hiện các thao tác liên tiếp một cách ổn định, phù hợp với những sản phẩm có nhiều cạnh gấp và hình dạng phức tạp.

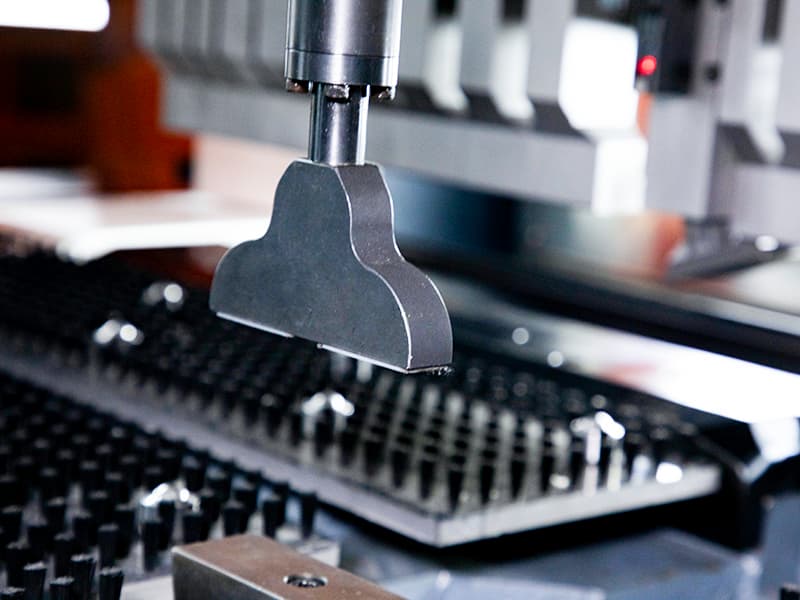

Điểm khác biệt nổi bật của dòng PB-P là sử dụng cơ cấu tay ép (Press Arm) để giữ và di chuyển phôi thay vì hệ thống giác hút chân không.
Tay ép giúp cố định tấm kim loại trong quá trình gia công, hỗ trợ xoay và thay đổi vị trí phôi theo từng bước chấn.
Phương pháp này đặc biệt phù hợp với những tấm kim loại có lỗ, dạng lưới hoặc bề mặt không thuận lợi cho việc sử dụng giác hút chân không.
Máy sử dụng cơ cấu định vị tự động giúp xác định vị trí phôi trước khi thực hiện các thao tác chấn.
Hệ thống phối hợp cùng tay ép và bộ điều khiển để duy trì độ ổn định trong quá trình gia công.
Khả năng định vị và xoay phôi tự động giúp hạn chế sai lệch giữa các bước chấn và hỗ trợ nâng cao tính đồng đều của sản phẩm.
Máy chấn kim loại tấm PB-P có khả năng thực hiện nhiều phương pháp tạo hình:

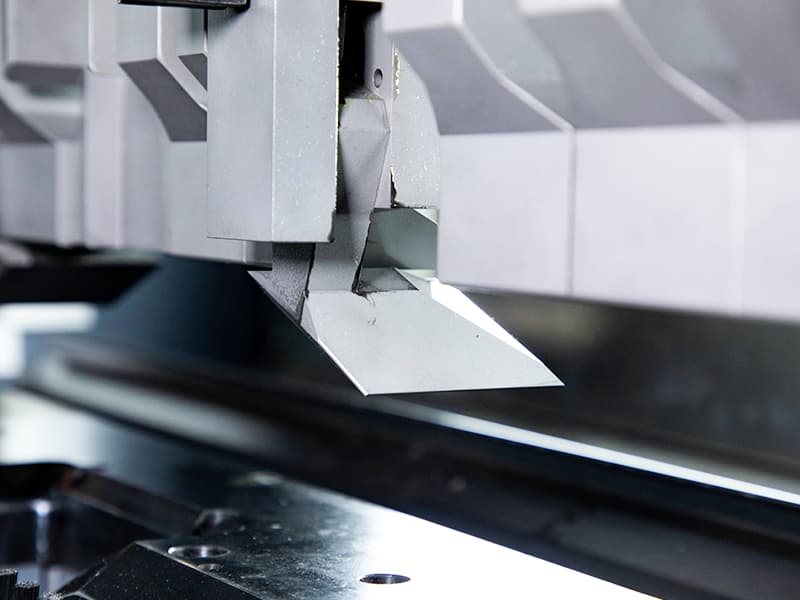

Hệ thống dụng cụ chấn linh hoạt giúp xử lý nhiều hình dạng sản phẩm mà không cần chế tạo một bộ khuôn riêng cho từng góc chấn thông dụng.
Theo thông số ADH công bố, dòng PB-P có tốc độ chấn nhanh nhất đạt 0,2 giây cho một lần chấn trong điều kiện xác định.
Khả năng thực hiện nhiều thao tác liên tiếp giúp giảm thời gian gia công, đặc biệt đối với những sản phẩm có nhiều cạnh gấp.
Tốc độ sản xuất thực tế còn phụ thuộc vào số lượng bước chấn, kích thước phôi và quá trình cấp, lấy sản phẩm.

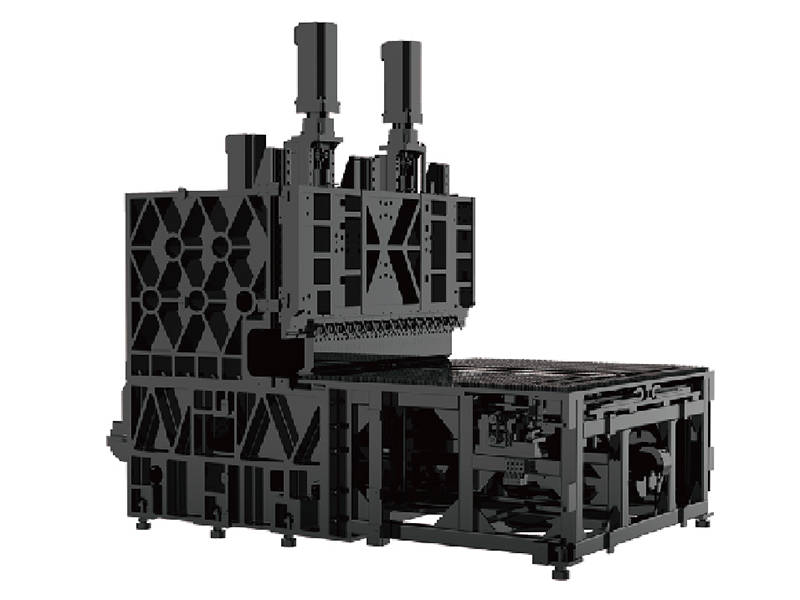

Thân máy được thiết kế với kết cấu có độ cứng vững cao, các bộ phận kết cấu được xử lý nhiệt nhằm giảm ứng suất và hỗ trợ duy trì độ ổn định.
Các linh kiện điện và động cơ servo phối hợp với hệ thống điều khiển để đảm bảo chuyển động của những cơ cấu gia công.
Dòng máy PB-P Series được ADH giới thiệu với ba model chính: PB1400P, PB2000P và PB2500P.
| Thông số | PB1400P | PB2000P | PB2500P |
|---|---|---|---|
| Chiều rộng chấn tối đa | 1.400 mm | 2.000 mm | 2.500 mm |
| Chiều cao chấn | 170 mm | 170 mm | 170 mm |
| Tốc độ chấn nhanh nhất | 0,2 giây/lần | 0,2 giây/lần | 0,2 giây/lần |
| Số trục điều khiển | 13 | 13 | 13 |
| Điện áp định mức | 380V | 380V | 380V |
| Tổng công suất động cơ | 38 kW | 77 kW | 77 kW |
| Công suất trung bình tham khảo | 1,8 kW | 2,5 kW | 2,8 kW |
| Độ ồn tham khảo | 50 dB | 50 dB | 50 dB |
| Kích thước chấn tối đa | 1.400 × 1.000 mm | 2.000 × 1.250 mm | 2.500 × 1.250 mm |
| Trọng lượng máy | Khoảng 12 tấn | Khoảng 16 tấn | Khoảng 19 tấn |
Khả năng gia công vật liệu tham khảo:
Các thông số trên áp dụng theo điều kiện vật liệu và cấu hình được nhà sản xuất công bố. Khả năng gia công thực tế cần được kiểm tra theo bản vẽ, đặc tính vật liệu và hình dạng sản phẩm.
Máy phù hợp với việc gia công vỏ tủ điện, cánh tủ, hộp điều khiển và các chi tiết kim loại có nhiều cạnh gấp.
Thiết bị hỗ trợ sản xuất các chi tiết kim loại theo bản vẽ, đặc biệt là những sản phẩm yêu cầu nhiều bước chấn và độ đồng đều cao.
Máy được ứng dụng trong sản xuất vỏ thiết bị, khung bảo vệ, hộp kỹ thuật và các bộ phận kim loại công nghiệp.
PB-P phù hợp với gia công các chi tiết bàn, tủ, kệ, khay kim loại và những sản phẩm có cấu trúc dạng hộp.
Nhờ sử dụng cơ cấu tay ép, máy có thể xử lý một số loại phôi có lỗ, dạng lưới hoặc bề mặt không phù hợp với phương pháp hút chân không, tùy khả năng kẹp giữ và biên dạng chi tiết.
| Tiêu chí | PB-P dạng tay ép | PB-S dạng bàn hút |
|---|---|---|
| Phương pháp giữ phôi | Tay ép cơ khí | Giác hút chân không |
| Số trục tiêu chuẩn | 13 trục | 9 trục |
| Loại phôi phù hợp | Phôi phẳng, phôi có lỗ, một số phôi đặc biệt | Phôi có vùng bề mặt phù hợp để hút |
| Công nghệ truyền động | Servo điện | Servo điện |
| Định vị phôi | Cơ cấu tay ép và hệ thống định vị | Hệ thống giác hút |
| Ứng dụng | Panel phức tạp, phôi có lỗ | Panel phẳng, vỏ thiết bị |
Khi lựa chọn máy PB-P, doanh nghiệp cần xác định loại vật liệu, độ dày tấm, kích thước phôi, hình dạng sản phẩm và số lượng cạnh gấp.
Đặc biệt, cần đánh giá vị trí kẹp giữ phôi, khả năng xoay phôi và khoảng hở giữa các cạnh gấp để lựa chọn cấu hình phù hợp.
Ngoài ra, doanh nghiệp nên xem xét sản lượng dự kiến, yêu cầu tự động hóa và điều kiện lắp đặt nhà xưởng.
Việc lựa chọn đúng model giúp khai thác hiệu quả hệ thống điều khiển 13 trục, nâng cao năng suất và tối ưu chi phí sản xuất.
ADH Việt Nam cung cấp các dòng máy chấn kim loại tấm dạng tay ép, máy chấn dạng bàn hút, máy chấn CNC và các giải pháp gia công kim loại tấm hiện đại.
Chúng tôi hướng đến việc cung cấp giải pháp máy móc phù hợp với đặc điểm sản phẩm, quy mô sản xuất và ngân sách đầu tư của từng doanh nghiệp.
Liên hệ ADH Việt Nam để được tư vấn lựa chọn máy chấn kim loại tấm dạng tay ép PB-P Series và nhận báo giá theo nhu cầu sản xuất.
